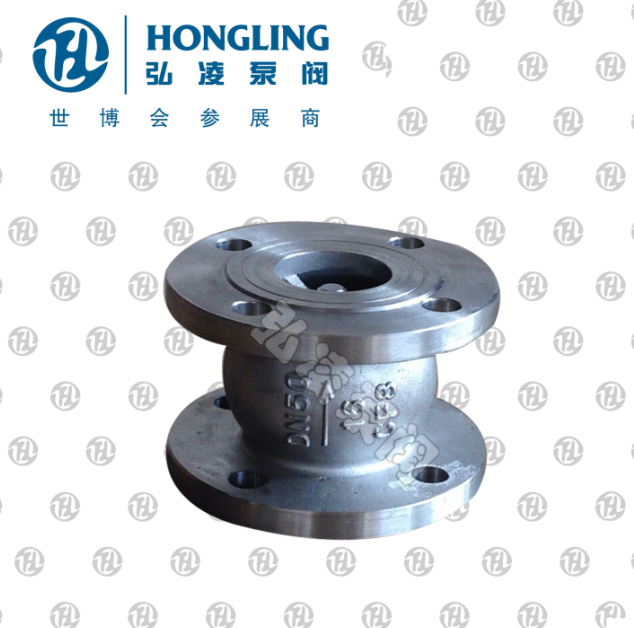

消声止回阀产品概述
消声止回阀适用于给排水管道，阀瓣采用进口两端中心轴导向，启闭灵活，可水平安装或垂直安装。阀瓣采用弹簧加载，其快速关闭能有效的消除水锤，密封性能好，关闭无噪声。它具有体积小、重量轻、流体阻力小，耐疲劳、寿命长等优点。
消声止回阀主要技术参数
公称压力：1.0～1.6MPa
公称通经：40～600mm
适用介质：水及弱腐蚀性流体
适用温度：0～80℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准：GB/T 13927 AP 1598
消声止回阀特点用途
1、阀瓣采用"子弹头"外形设计，阀体采用"腰鼓"外形设计，改善介质流向，降低流阻系数
2、阀门采用短结构形式，虽然水头损失比升降式静音止回阀稍大些，但体积小、价格便宜
3、结构紧凑，导向轴与导向架之间装有非金属润滑套，阀瓣升降灵活，不会产生抱死现象
4、骨架式橡胶密封圈直接镶嵌在阀体上，避免了介质长时间对密封圈的直接冲刷，使用寿命明显延长，坚固耐用
5、阀瓣启闭行程短，可以有效的防止水锤产生
6、适用于给排水系统，高层建筑管网，可安装在泵的出口处，结构稍加改动，可做为吸水底阀使用，但不适用于污水管网
消声止回阀原理结构
1、本阀门在使用过程中，介质按图示箭头方向流动。
2、当介质按规定方向流动时，阀瓣受介质力的作用，被开启;介质逆流时，因阀瓣自重和阀瓣受介质反向力的作用，使阀瓣与阀座的密封面密合而关闭，达到阻止介质逆流的目的。
3、阀体及阀瓣的密封面采用不锈钢堆焊。
3，本阀门的结构长度按GB12221-1989的规定，法兰连接尺寸按JB/T79-1994的规定。
消声止回阀主要零部件材料
|
型号
|
阀体
|
密封圈
|
弹簧
|
|
H41X-10
|
铸铁或不锈钢
|
丁腈橡胶（NBR）
|
不锈钢ICr18Ni9Ti
|
|
H41X-16
|
铸钢或不锈钢
|
丁腈橡胶（NBR）
|
不锈钢ICr18Ni9Ti
|
消声止回阀主要外形连接尺寸
|
DN
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
|
L
|
112
|
120
|
130
|
150
|
165
|
190
|
210
|
255
|
310
|
320
|
380
|
405
|
430
|
450
|
510
|
