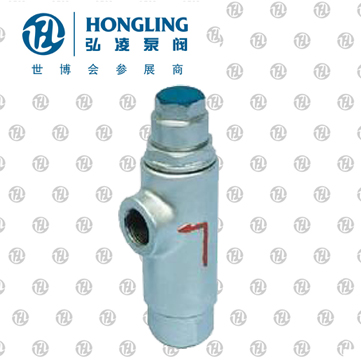

波纹管疏水阀
产品型号：CS14F/H CS44F/H
发布时间：2008-5-8
CS14F/H-16C、CS44F/H-16C液体膨胀式疏水阀，属于热静力式疏水阀的一种，液体膨胀式疏水阀可以在蒸汽管网和用汽设备中，及时的排除冷凝水和自动的阻止蒸汽泄漏，从而可以保证供气，用汽设备的正常进行，提高蒸汽输送和热源效率
下一个产品：可调恒温式疏水阀
上一个产品：杠杆浮球式蒸汽疏水阀
相关产品:
热静力波纹管式蒸汽疏水阀产品介绍：
波纹管式的疏水阀的热敏感元件为注满易挥发液体的波纹管，利用液体的易挥发性和波纹管伸缩性。当蒸汽管线升温时，液体挥发成气体体积膨胀并产生压力推动液体管伸长，蒸汽管线降温达到易挥发的液体从气体转变成液体时体积收缩，波纹管内没有动力，体积收缩。
CS44热静力波纹管式蒸汽疏水阀结构特点：
1、 排水温度可以调节在70～100度之间，使用方便。
2、 能够阻止高温凝结水的排放，保持蒸汽管线的热能。
3、 连续排放，没有噪音。蒸汽压力的小波动没有影响使用。
4、 结构简单，安装方便，随意。
5、 通过增加波纹管直径提高凝结水的排量。
6、 具有良好的排空性能，不怕冻。零泄漏，背压率达到75%以上。
热静力波纹管式蒸汽疏水阀技术规范：
基本设计：JB/T 9093
测 试：GB/T 12251
热静力波纹管式蒸汽疏水阀产品规格：
产品型号：CS14、CS44
尺寸范围：DN15～DN150
压力等级：1.6～2.5MPa
壳体材料：碳钢、不锈钢
适用介质：气体、蒸汽
操作方式：自动
热静力波纹管式蒸汽疏水阀设计特色：
结构紧凑，重量轻 备有直通或角式的螺纹连接方式可选的法兰和螺纹连接方式
热静力波纹管式蒸汽疏水阀主要零件材料
|
零部件名称 |
材料 |
| 阀体、阀盖 | WCB、不锈钢 |
| 热敏元件 | 不锈钢 |
| 阀座、阀芯 | 不锈钢 |
| 过滤网 | 不锈钢 |
热静力波纹管式蒸汽疏水阀外形连接尺寸及技术参数表
|
产品型号 |
公称通径 (DN) | 连接方式 |
使用压力 （MPa） |
*高允许温度(℃) | 外形尺寸（mm） |
参考重量 （㎏） |
|||
| L | H1 | H2 | W | ||||||
| CS14F-16C | 15～25 | 螺纹 | 0.01～1.6 | 220 | 145 | 40 | 85 | 40 | 1.6 |
| 32～50 | 175 | 40 | 100 | 74 | 2.3 | ||||
| CS44F-16C |
15～20 25 |
法兰 | 0.01～1.6 | 220 |
150 160 |
150 | 53 | 55 | 4.5 |
| 32～50 | 230 | 160 | 75 | 120 | 13 | ||||
|
65～80 100 |
260 310 |
180 | 100 | 150 | 25 | ||||
| 125～150 | 350 | 210 | 130 | 170 | 35 | ||||
| CS714H-16A | 15～25 | 螺纹 | 0.01～1.6 | 220 | 150 | 40 | 75 | 45 | 4.6 |
| 32～50 | 190 | 55 | 100 | 75 | 3.3 | ||||
| CS711H-16B |
15～25 32～50 |
螺纹 | 0.01～1.6 | 220 |
95 120 |
110 | 35 | 53 |
2.2 4 |
| SLF-20 |
15～20 25 32～50 |
法兰 | 0.01～2.0 | 250 |
150 160 230 |
180 | 70 |
40 75 |
5 12.5 |
|
SLF-10 20 |
65～80 100 125～150 |
法兰 | 0.01～2.0 | 250 |
250 310 350 |
205 | 100 | 170 |
23 25 34 |
