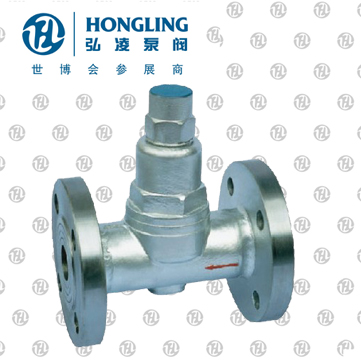

可调双金属片蒸汽疏水阀
  • 可调双金属片蒸汽疏水阀
  • 可调双金属片蒸汽疏水阀
  • 可调双金属片蒸汽疏水阀
  • 可调双金属片蒸汽疏水阀

可调双金属片蒸汽疏水阀

产品型号:CS17H、CS47H、CS67H

发布时间:2008-6-18

可调双金属片蒸汽疏水阀结构独特、性能优良、排水量大、漏汽温度可调节,过冷度在2℃左右,可能排除大量冷空气和其它不凝汽体,不会产生汽堵现象。
上一个产品:可调恒温式疏水阀
分享到:

双金属片式蒸汽疏水阀

双金属片式疏水阀是热静力型疏水阀中结构*坚固的疏水阀。它的优点是:不怕水击,耐高压,体积小,重量轻,不怕冻,能自动排空气,任意位置都可安装;背压率大于80% 。 该疏水阀适用于蒸汽管主管道、管网伴热、仪表伴热、生活采暖和允许存有高温凝结水的加热设备疏水,使用范围很广。

双金属片式蒸汽疏水阀主要特点:

结构独特、性能优良、排水量大、漏汽温度可调节,过冷度在2℃左右,可能排除大量冷空气和其它不凝汽体,不会产生汽堵现象。可更换内件,易于维修和调整。

双金属片式蒸汽疏水阀主要性能规范:

型号/项目 CS17H-16C
CS47H-16C
CS67H-16C
CS17H-25
CS47H-25
CS67H-25
CS17H-40
CS47H-40
CS67H-40
单位
公称压力 1.6 2.5 4.0 Mpa
壳体试验压力 2.4 3.8 6.0
*高工作压力 1.6 2.5 4.0
*高工作温度 203 220 247
*高允许温度 425 425 425
工作介质 蒸汽、凝结水

双金属片式蒸汽疏水阀主要零件材料:

型号/项目
17
  CS47H-
  67
16
25C
40
阀体 碳钢
阀盖
阀芯 不锈钢
阀座 不锈钢
热敏元件 热双金属片
过滤器 不锈钢

双金属片式蒸汽疏水阀主要外型及连接尺寸:

Type DN 螺纹连接 承接焊连接 法兰连接
RC L H W L H W d’ T L H D K d C F N-φ
(mm) (mm) (mm)
CS17H-16C
CS47H-16C
CS67H-16C
15 1/2 100 92 82 100 92 82 22 12 150 92 95 65 45 14 2 4-14
20 3/4 100 92 82 100 92 82 27 12 150 92 105 75 55 14 2 4-14
25 1 100 92 82 100 92 82 34 12 160 92 115 85 65 14 2 4-14
32 11/4 165 140 115 165 140 115 42 13 200 140 135 100 78 16 2 4-18
40 11/2 165 140 115 165 140 115 48 13 200 140 145 110 85 16 3 4-18
50 2 175 140 115 175 140 115 61 14 230 140 160 125 100 16 3 4-18
CS17H-25
CS47H-25
CS67H-25
15 1/2 100 92 82 100 92 82 22 12 150 92 95 65 45 14 2 4-14
20 3/4 100 92 82 100 92 82 27 12 150 92 105 75 55 14 2 4-14
25 1 100 92 82 100 92 82 34 12 160 92 115 85 65 14 2 4-14
32 11/4 165 140 115 165 140 115 42 13 200 140 135 100 78 16 2 4-18
40 11/2 165 140 115 165 140 115 48 13 230 140 145 110 85 16 3 4-18
50 2 175 140 115 175 140 115 61 14 230 140 160 125 100 16 3 4-18
CS17H-40
CS47H-40
CS67H-40
15 1/2 100 92 82 100 92 82 22 12 250 92 95 65 45 14 2 4-14
20 3/4 100 92 82 100 92 82 27 12 150 92 105 75 55 14 2 4-14
25 1 100 92 82 100 92 82 34 12 160 92 115 85 65 14 2 4-14
32 11/4 165 140 115 165 140 115 42 13 200 140 135 100 78 16 2 4-18
40 11/2 165 140 115 165 140 115 48 13 200 140 145 110 85 16 3 4-18
50 2 175 140 115 175 140 115 61 14 230 140 160 125 100 16 3 4-18
