自由半浮球式蒸汽疏水阀
  • 自由半浮球式蒸汽疏水阀
  • 自由半浮球式蒸汽疏水阀
  • 自由半浮球式蒸汽疏水阀
  • 自由半浮球式蒸汽疏水阀

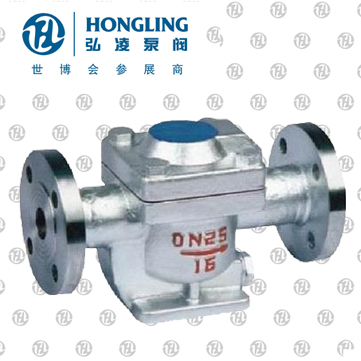

自由半浮球式蒸汽疏水阀

产品型号:CS15H、CS45H

发布时间:2008-6-18

自由半浮球式蒸汽疏水阀未开始工作时,自由半浮球沉落在发射管上,当疏水处于排水状态时,蒸汽经过过滤网和发射管进入阀体,当蒸汽体积增加到一定程度时,浮力使半浮球上浮,在蒸汽压力作用下,半浮球靠向疏水喷咀将其封闭,阻止了蒸汽外逸。
分享到:

自由半浮球式蒸汽疏水阀概述:

自由半浮球式蒸汽疏水阀,无需任何外加动力,不耗一度电,利用阀后的高背压,实施高温凝结水无泵背压自动提升回收利用;优化的阀组,更使得凝结水的提升效果倍增。

自由半浮球式蒸汽疏水阀特点:

1、该阀只有一个活动构件-半球浮子。它既是浮子,又作阀瓣,还有杠杆增幅作用,保证了工作的灵敏度和可靠性。 LA-中等排量疏水阀 LA-中等排量疏水阀

2、专利技术,绝无“气堵”。

3、半球浮子是自由活动的。工作时作上、下及自旋运动,阀在启闭过程中球面与排水喷嘴随机密封,分散了球面的磨损,保证了该阀的超长寿命。

4、半球浮子是向下开口的,不怕“水击”。

5、半球浮子始终在水封状态下工作,保证了阀的超低漏汽率。

6、该阀内构件全部由不锈钢制造,耐磨损,耐汽蚀。

7、该阀过冷度小、排水畅,充分提高了用汽设备的温升速率和热效率。

8、*高背压率≥85%,可实施高温凝结水无泵背压自动提升回收。

自由半浮球式蒸汽疏水阀结构特点及工作原理:

疏水阀未开始工作时,自由半浮球沉落在发射管上,当疏水处于排水状态时,蒸汽经过过滤网和发射管进入阀体,当蒸汽体积增加到一定程度时,浮力使半浮球上浮,在蒸汽压力作用下,半浮球靠向疏水喷咀将其封闭,阻止了蒸汽外逸。当大量凝结水进入阀体时,半浮球内蒸汽体积减少,此半浮球在自身重力作用下落,半浮球脱离疏水喷咀,完成了一个工作循环。继而周而复始运动,起动自动排水阻汽的目的。

自由半浮球式蒸汽疏水阀主要性能规范

公称压力
PN(MPa)
试验压力
PS(MPa)
*高工作压力DMO
(MPa)
*高工作温度TMO(℃) 适用介质 漏汽率 *高背压率(%)
1.6 2.4 1.6 220 蒸汽Steam、凝结水 ≤0.5 85

自由半浮球式蒸汽疏水阀主要外形尺寸与连接尺寸

型号 公称通径 L H H1 型号 公称通径 L H D D1 D2 b f Z-φd
CS15H- 16
25 C
40




15 155 142 80
CS45H- 16
25 C
40
15 210 142 95 65 45 14 2 4-φ14
20 155 142 80 20 210 142 105 75 55 14 2 4-φ14
25 155 142 80 25 230 142 115 85 65 14 2 4-φ14
32 180 200 105 32 270 200 135 100 78 16 2 4-φ18
40 180 200 105 40 270 200 145 110 85 16 3 4-φ18
50 180 200 105 50 270 200 160 125 100 16 3 4-φ18
