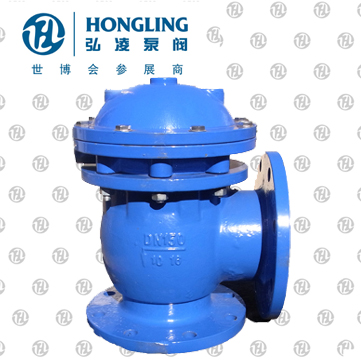

J844X双腔隔膜式快开排泥阀产品概述:
双腔隔膜式快开排泥阀有阀体,上下隔膜腔、膜片、阀杆组成。上下隔膜腔作为液体工具,液体作为动力,膜片、阀杆作为开关。开启只需要一分钟打开阀板。此阀必须利用手动换方阀或电磁阀可远距离控制排泥阀开关。该阀密封性强、开关性能好,检修方便,使用寿命达五年以上,保用期为十八个月。
J844X双腔隔膜式快开排泥阀适用范围:
1.工作压力:1.0Mpa
2.介质:水
3.使用温度:常温
4.隔膜室工作压力:0.3-1.0
5.隔膜室工作液:气、清水
双腔隔膜式快开排泥阀主要部件材料:
阀体:HT200
隔膜上腔:HT200
隔膜下腔:HT200
阀板:HT200
阀杆:不锈钢
拼帽:A3钢
隔膜片,耐磨丁晴橡胶和尼龙
J844X双腔隔膜式快开排泥阀用途:
J844X双腔隔膜式快开排泥阀主要用于自来水公司各类水池,排除池底泥沙或污物。
J844X双腔隔膜式快开排泥阀工作原理及性能:
该排泥阀,设计合理,使用方便,密封性能好,经久耐用,该阀利用隔膜片和角式截止阀两部组成,隔膜片材料选用进口丁晴橡胶耐磨橡皮,寿命可达2年以上,经用户反馈信息该产品寿命可更长。开关速度快,一般只需8秒钟打开阀板,可清理池内泥沙和污物,清理后关闭阀板,无渗漏,隔膜室内以液体带动阀板升降(开关),此阀必须设有机房、油泵、换向阀可远距离控制排泥阀开关。一般水池可装2-10台一排安装,同时启动开关,驱动液可用清水或油,本产品可节省人力物力,有很大的经济效益是理想产品。
J844X双腔隔膜式快开排泥阀主要尺寸表:
公称通径 DN(mm) | D | D1 | Φ | L | H1 | H | Z-Φ | 进液接管 |
80 | 195 | 160 | 210 | 135 | 115 | 330 | 4×18 | 1/2 |
100 | 215 | 180 | 240 | 145 | 125 | 360 | 8×18 | 1/2 |
150 | 280 | 240 | 315 | 185 | 155 | 450 | 8×23 | 1/2 |
200 | 335 | 295 | 400 | 220 | 185 | 545 | 8×23 | 1/2 |
250 | 390 | 350 | 460 | 250 | 215 | 610 | 12×23 | 1/2 |
300 | 440 | 400 | 555 | 280 | 240 | 680 | 12×23 | 1/2 |
