污水复合式排气阀概况:
污水复合式排气阀用于污水管道上的*高点或有闭气的地方,靠排除管内的气体来疏通管道,达到正常工作。如不装排气阀,管道随时出现起阻,是管道出水容量达不到设计要求,其次:其次:管道在运转时出现停电、停泵管道及时出现负压会引起管道振动或破裂,排(吸)气阀就迅速把空气吸入管内,防止管道振动或破裂。
复合式排气阀适用范围
复合式排气阀是自主设计、开发、制造的一款产品,其应用于独立采暖系统、集中供热系统、采暖锅 炉、中央空调、地板采暖及太阳能采暖系统等管道排气。因为水中通常都溶有一定的空气,而且空气的溶解度随着温度的升高而减少,这样水在循环的过程中气体逐渐从水中分离出来,并逐渐聚在一起形成大的气泡甚至气柱,因为有水的补充,所以经常有气体产生。为此就延生出排气阀这一名词,在日常生活也解决了不少问题.
污水复合式排气阀作用原理:
管内污水在运作时,该阀活瓣停在定位架下部,进行大量排气,当空气排完时,污水进入阀内,球浮起,传动活瓣到关闭,停止排气。管内在运作时会自然产生少量气体,这些气体会集中到管内上部,到相当程度,阀内污水下降,浮球顺水下降,气从小孔排出。如出现停电、停泵,管内水流空时随时出现负压,浮球顺水下降,打开小孔带动大孔进行大量补气,确保管道安全。
注:排气阀在使用过程中压力不能低于0.02Mpa,如低于0.02Mpa,排气阀容易出现漏水。必须配一只阀门作为检修用。
SCAR排气阀与CARX排气阀原理一样,只是结构略作改动,杠杆机构稍有改进(如图)这样把浮球控制在下部,使污物只能在阀体下部污物不会缠绕上部排气口上,不会影响密封性能。次产品是专用污水管道工程的排气阀。
污水复合式排气阀技术参数:
1、工作压力:1.0Mpa
2、介质:清水
3、使用温度:常温
4、阀体:HT200
5、浮球与活瓣:304不锈钢
6、密封材料:丁晴橡胶
复合式排气阀工作原理
当系统中有气体溢出时,气体会顺着管道向上爬,*终聚集在系统的*高点,而复合式排气阀一般都安装在系统*高点,当气体进入复合式排气阀阀腔聚集在排气阀的上部,随着阀内气体的增多,压力上升,当气体压力大于系统压力时,气体会使腔内水面下降,浮筒随水位一起下降,打开排气口;气体排尽后,水位上升,浮筒也随之上升,关闭排气口。同样的道理,当系统中产生负压,阀腔中水面下降,排气口打开,由于此时外界大气压力比系统压力大,所以大气会通过排气口进入系统,防止负压的危害。如拧紧排气阀阀体上的阀帽,排气阀停止排气,通常情况下,阀帽应该处于开启状态。排气阀也可以跟隔断阀配套使用,便于复合式排气阀的检修。
作用原理
管内污水在运作时,该阀活瓣停在定位架下部,进行大量排气,当空气排完时,污水进入阀内,球浮起,传动活瓣到关闭,停止排气。管内在运作时会自然产生少量气体,这些气体会集中到管内上部,到相当程度,阀内污水下降,浮球顺水下降,气从小孔排出。通常主管道的尺寸为排气阀口径的8-12倍。所以这种情况下必须保证排气阀在停电、停泵出现负压时浮球下落,排气口瞬间吸入大量空气,确保管道安全
注:排气阀在使用过程中压力不能低于0.02Mpa,如低于0.02Mpa,排气阀容易出现漏水。必须配一只阀门作为检修用

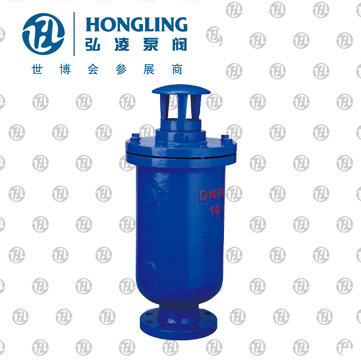

SCAR型污水复合式排气阀外形尺寸
公称通径DN(mm) | D | D1 | D2 | H | Z-∮d |
50 | 160 | 125 | 205 | 495 | 4-18 |
80 | 195 | 160 | 270 | 600 | 4-18 |
100 | 215 | 180 | 285 | 760 | 8-18 |
150 | 280 | 240 | 340 | 860 | 8-22 |
200 | 335 | 295 | 400 | 1010 | 8-22 |
250 | 390 | 350 | 465 | 1210 | 12-22 |
