手动快开排泥阀
  • 手动快开排泥阀
  • 手动快开排泥阀
  • 手动快开排泥阀
  • 手动快开排泥阀

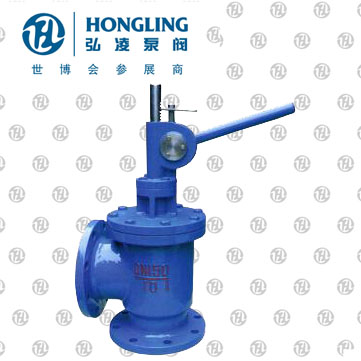

手动快开排泥阀

产品型号:SD44X

发布时间:2009-9-16

SD44X手动型排泥阀是由主阀、齿轮箱、齿条手柄、挡位等组成。工作时只要把手柄往下按定位就可以开启,相反就快速关闭。安装位置和工作原理和气液动的排泥阀一样。
下一个产品:快速排污阀
上一个产品:角式隔膜式排泥阀
分享到:

手动快开排泥阀用途:

本产品用于自来水公司或其他公司的各类水池,排除池内泥沙。

手动快开排泥阀工作原理及性能:

本阀与J744X型排泥阀基本一样,它的转动用齿轮和齿条带动,升降方便快速,修理简单,使用寿命长可达五年以上,保用期为十八个月。

手动快开排泥阀技术参数:

工作压力:1.0Mpa

介质:水

使用温度:常温

手动快开排泥阀主要材料:

阀体:HT200

阀架:HT200

齿轮架:HT200

阀杆:不锈钢

齿轮:碳钢

手动快开排泥阀应用:

排泥阀一般常用于城市水厂,污水处理厂的沉淀池底排放污泥用,一般与启闭机配套使用,排泥阀的适用介质为原生污水,介质的温度一般应小于50℃,其中作水深小于10米。常用的型号一般有以下几种:J744X、J644X型,100S角式隔膜型、JM744、JM644X型。工作原理及性能:J644X/J744X气动、液压角式快开型设计合理,使用方便,密封性能好,经久耐用,该阀利用液压缸和角式截止阀两部分组成,液压缸作为动力带动阀板升降,开启一般只需3秒钟,可清理水池内泥沙和污物,清理后关闭阀板,无渗漏,维修方便,寿命可达2年以上,经用户反馈信息,使用寿命右达5年之久, J744X/J644X角式排泥阀必须配有机房,气(水)泵,换向阀可远距离控制排泥阀开关,一般水池可装2-10台一排安装,同时启动开关,驱动液可用清水或气,本产品可节省人力物力,有很大的经济效益是理想产品。

手动排泥阀主要安装于各类水池外,排除水池底部的泥沙用污水。SD44X手动型是由主阀、齿轮箱、齿条手柄、挡位等组成。工作时只要把手柄往下按定位就可以开启,相反就快速关闭。手动排泥阀是由主阀、齿轮箱、齿条手柄、挡位等组成。

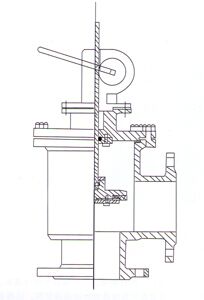

手动快开排泥阀结构示意图:



手动快开排泥阀外形尺寸表:

尺寸



规格
D D1 L H1 H Z-∮ 进液接管



G
80 195 160 210 135 115 330 4×18 1/2
100 215 180 240 145 125 360 8×18 1/2
150 280 240 315 185 155 450 8×23 1/2
200 335 295 400 220 185 545 8×23 1/2
250 390 350 460 250 215 610 12×23 1/2
300 440 400 555 280 240 680 12×23 1/2
