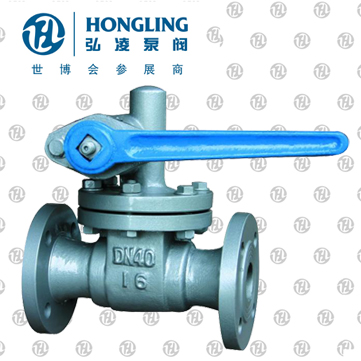

快速排污阀概述:
快速排污阀不仅结构简单、密封性好,而且体积小、重量轻、材料耗用少、安装尺寸小,特别是驱动力矩小,操作简便,易实现快速启闭。此外,快速排污阀可根据介质性质,使用多种材质,满足各种介质的工况要求!
快速排污阀的结构特点:
1、阀体与阀盖采用夹箍式连接,结构紧凑,拆卸方便,便于安装,支管为焊接连接。
2、采用压力自紧式密封结构,密封圈由成型的石棉盘根制成,介质压力越高、密封性越好。
3、介质由支管流入向下排污。
4、阀瓣为活塞式结构,并进行渗硼处理。耐腐蚀,抗冲蚀。使用寿命长
快速排污阀的性能测验标准:
公称压力 | 试验压力Ps(MPa) | 适用介质(℃) | ||
强度试验 | 水密封试验 | 气密封试验 | ||
1.6 | 2.4 | 1.8 | 0.7 | 水≤ 250 蒸汽≤ 425 |

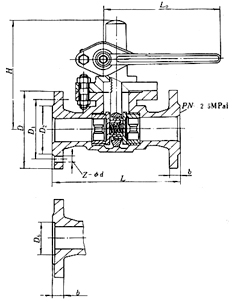

快速排污阀结构图:
快速排污阀快速排污阀的尺寸:
型号 | 公称压力 PN(mm) | 公称通径 DN(mm) | 尺寸(mm) | 阀体材料 | 简要性能 | |||||||||
L | D | D1 | D2 | D6 | b | z-d | H | L0 | ℃ | 适用介质 | ||||
排污阀 Z44H-162540 P48H-162540 |
1.6 | 25 | 160 | 115 | 85 | 65 | - | 14 | 4-14 | 160 | 180 |
灰铸铁 球墨铸铁 碳钢 |
≤200 ≤250 ≤425 | 水蒸汽 |
32 | 180 | 135 | 100 | 78 | - | 16 | 4-18 | 180 | 200 | |||||
40 | 230 | 145 | 110 | 85 | - | 16 | 4-18 | 220 | 220 | |||||
50 | 250 | 160 | 125 | 100 | - | 16 | 4-18 | 230 | 240 | |||||
65 | 265 | 180 | 145 | 120 | - | 18 | 4-18 | 250 | 280 | |||||
80 | 280 | 195 | 160 | 135 | - | 20 | 8-18 | 280 | 350 | |||||
100 | 350 | 215 | 180 | 155 | - | 20 | 8-18 | 400 | 500 | |||||
2.5 | 25 | 160 | 115 | 85 | 65 | - | 16 | 4-14 | 160 | 180 | ||||
32 | 180 | 135 | 100 | 78 | - | 18 | 4-18 | 180 | 200 | |||||
40 | 230 | 145 | 110 | 85 | - | 18 | 4-18 | 220 | 220 | |||||
50 | 250 | 160 | 125 | 100 | - | 20 | 4-18 | 230 | 240 | |||||
65 | 265 | 180 | 145 | 120 | - | 22 | 8-18 | 250 | 280 | |||||
80 | 280 | 195 | 160 | 135 | - | 22 | 8-18 | 280 | 350 | |||||
100 | 350 | 230 | 190 | 160 | - | 24 | 8-23 | 400 | 500 | |||||
4.0 | 25 | 160 | 115 | 85 | 65 | 58 | 16 | 4-14 | 160 | 180 | ||||
32 | 180 | 135 | 100 | 78 | 66 | 18 | 4-18 | 180 | 200 | |||||
40 | 230 | 145 | 110 | 85 | 76 | 18 | 4-18 | 220 | 220 | |||||
50 | 250 | 160 | 125 | 100 | 88 | 20 | 4-18 | 230 | 240 | |||||
65 | 265 | 180 | 145 | 120 | 110 | 22 | 8-18 | 250 | 280 | |||||
80 | 280 | 195 | 160 | 135 | 121 | 22 | 8-18 | 280 | 350 |
快速排污阀安装说明
多通排污阀必须垂直安装在水平管道上。将管道清洗干净后,才可安装阀门。
1、逆时针转动手轮阀杆带动阀芯逐渐上移,密封面脱开,阀芯上的导流座逐渐移出阀座内孔,形成窄缝间隙,介质通过阀座上的对称节流孔进入阀座内部,少量介质可通过窄缝流出,逐渐降低系统压力。
2、继续逆时针转动手轮,阀芯向上运动,导流座上的节流孔移出阀座内腔,较多的介质通过导流座和阀套节流后顺利排出。
3、继续逆时针转动手轮,阀芯向上移至全开位置,此时,介质压力大大降低,大量杂质可直接从阀套节流孔处排出,并在倒置的密封座处形成涡流,不断清洁密封面,防止杂质粘附在密封面上。
4、顺时针转动阀门,阀杆带动阀芯下移,此时排污已结束,系统压力较低,阀套上的节流孔面积逐渐减小,导向套靠近阀座,并改变介质流向,介质经节流后以一定速度通过阀芯和阀做密封面,逐渐加强对密封面的清洁力度。
5、继续转动手轮,阀芯上的导流座进入阀座内孔,形成窄缝节流,由于排污接近结束,介质中杂质已经较少,导向套和阀座间的窄缝阻止了残存的微小杂质流入密封面,介质通过窄缝快速流出,彻底清扫密封面,保证密封副接触时达到零泄漏
6、继续转动手轮,阀芯和密封座接触。实现密封。排污阀阀体与阀盖采用夹箍式连接,排污阀结构紧凑,排污阀拆卸方便,排污阀便于安装,排污阀支管为焊接连接。排污阀采用压力自紧式密封结构,排污阀密封圈由成型的石棉盘根制成,排污阀介质压力越高、密封性越好。排污阀介质由支管流入向下排污。排污阀阀瓣为活塞式结构并进行渗硼处理。排污阀耐腐蚀抗冲蚀使用寿命长。
