闸阀和截止阀的区别 闸阀和截止阀的用途

闸阀和截止阀主要区别主是结构形式的不同、截止阀和闸阀密封面不同、流体流动阻力不同、介质的流量方向不同、行程不同、维护流程不同等等不同，那么我们下面来具体的了解一下这6大截止阀和闸阀的区别以及截止阀和闸阀的用途又是什么?

闸阀和截止阀的区别

1、闸阀和截止阀结构不同

闸阀比截止阀结构复杂，高度尺寸较大，从外形来看闸阀比截止阀短而高，特别是明杆闸阀需要较高的高度空间，这在安装空间有限的情况下选型要注意的。

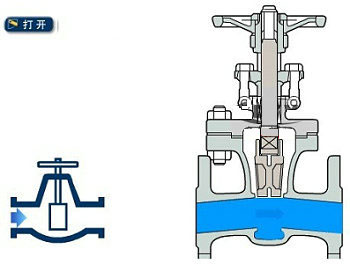

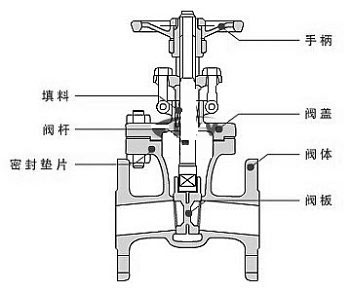

闸阀结构图

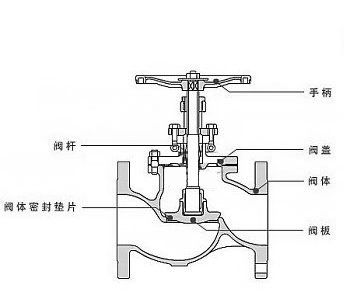

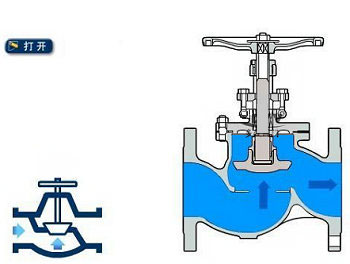

截止阀结构图

2、闸阀和截止阀密封面不同

闸阀在开启和关闭时阀芯和阀座密封面始终接触并相互磨擦，因而密封面容易磨损，特别是在阀门处于接近关闭状态时，阀芯前后压差很大，密封面磨损就更为严重;而截止阀的阀瓣一旦处于开启状况，它的阀座和阀瓣密封面之间，就不再接触，因而它的密封面机械磨损较小，但是介质如果含有固体颗粒，容易损坏密封面。闸阀密封面有一定的自密封能力，它的阀芯靠介质压力紧紧地与阀座密封面接触，达到严密不漏。 楔形闸阀的阀芯斜度一般为3~6度，当强制关闭过量或温度变化较大的阀芯容易卡死。所以，高温、高压楔形闸阀，在结构上都采取了一定的防止阀芯卡死的措施。截止阀的密封面，必须施以强制力关闭的阀门才能达到密封，在同样口径、工作压力和一样的驱动装置下，截止阀的驱动转矩为闸阀的2.5~3.5倍。这一点在进行电动阀门的转矩控制机构调整时，应加以注意。截止阀的密封面，只有在完全关闭时才相互接触，强制关闭的阀芯与密封面的相对滑移量很小，因而密封面的磨损也很小。而截止阀密封面的磨损，多数是由于阀芯与密封面之前有杂物，或者是由于关闭状态的不严密，引起介质的高速冲刷所致。

3、闸阀和截止阀流阻不同

闸阀在全开时整个流道直通，此时介质的运行的压力损失最小，与截止阀相比较，它的主要优点是流体流动阻力小，普通闸阀的流动阻力系数约为0.08~0.12，而普通截止阀的阻力系数约为3.5~4.5。开启关闭力小。闸阀通常适用于，不需要经常启闭，而且保持闸板全开或全闭的工况，不适合调节、节流使用。而截止阀在整个行程中的流阻都很大，不平衡力大，所需的驱动力或力矩也相应地要大很多。但它很适合用作流体的调节、节流。

对于高速流动的介质，闸板在局部开启状况下，可以引起阀门的振动，而振动，又可能损伤闸板和阀座的密封面，而节流，会使闸板遭受介质的冲蚀。

4、闸阀和截止阀流向不同

截止阀在安装时，介质可以从阀芯的下方进入和从上方进入两种方式。介质从阀芯的下方进入的优点是当阀门关闭时盘根不受压力，可以延长盘根的使用寿命，并可以在阀前管道承压的情况下，进行更换盘根的工作。介质从阀芯的下方进入的缺点是阀门的驱动转矩较大，约为上方进入的1.05~1.08倍，阀杆受的轴向力大，阀杆容易弯曲。为此，介质从下方进入方式，一般只适用于小口径截止阀(DN50以下)，DN200以上的截止阀都选用介质从上方流入的方式。电动截止阀一般是采用介质从上方进入的方式。介质从上方进入方式的缺点正好与下方进入方式相反。而闸阀的流向，从两方进入效果都一样。

截止阀与闸阀相比较，优点是结构简单，密封性能好，制造维修方便;缺点是液体阻力大，开启与关闭力大。

5、闸阀和截止阀行程不同

闸阀的行程比截止阀的要大。

6、闸阀和截止阀维护流程不同

闸阀的维修，不适合在现场管道上进行，而 大部分截止阀的阀座和阀瓣，可以在线更换，无需把整个阀门，从管线上拆下来，这对于阀门和管线焊接成一体的场合，是很适合的。

7、工作原理上的不同

截止阀和闸阀在原理上的区别为，截止阀是上升阀杆式的，手轮跟着阀杆一起做旋转和上升运动。闸阀是手轮旋转，阀杆做上升运动。流量各不相同，闸阀要求全开或者全关，而截止阀则不需要。截止阀有规定进口和出口方向;闸阀没有进出口方向要求。

解释：闸阀的通流体部分也是和直管是一样的，但在管内容设了个闸板，如果把这个闸板设法提起来这个门就全开了，而截止阀流体是在阀内转了180度的弯，通常流体是从阀的一侧进和入阀后转了个90度的角向上流，流到阀体的上部后又转了个90度流出去，就在流体在阀内向上流的出口处加了个盖，这个盖盖上门就关了，把这个盖打开阀就开了。

闸阀和截止阀的用途

1、截止阀的用途

截止阀可用于大部分介质流程系统中。已研制出满足石化、电力、冶金、城建、化工等部门各种用途的多种形式的截止阀。截止阀的使用极为普遍，但由于开启和关闭力矩较大、结构长度较长，通常公称通径都限制在250mm 以下，也有到400mm 的，但选用时需特别注意进出口方向。一般15Omm 以下的截止阀介质大都从阀瓣的下方流入，而2O0mm 以上的截止阀介质大都从阀瓣的上方流入。这是考虑到阀门的关闭力矩所致。为了减小开启或关闭力矩，一般2O0mm 以上的截止阀都设内旁通或外旁通阀门。

2、闸阀的用途

闸阀只供全开、全关各类管路或设备上的介质运行之用，不允许作节流用。带手轮或手柄的闸阀，操作时不得再增加辅助杠杠(若遇密封不严，则应检查修复密封面货其他零件)。手轮、手柄顺时针旋转为关闭，反之则开启。带传动机构的闸阀应按产品使用说明书的规定使用。

以上就是闸阀和截止阀的区别及闸阀和截止阀各自的用途的详细说明，总而言之，闸阀与截止阀的区别和用途还有很多，在我们选型和使用中一定要去很好的区分它们的异同，这样才可以避免出错。闸阀和截止阀的应用范围是根据它们的特点来决定的，一般情况下，在较小的通道里，当要求有较好的关断密封性时，通常都是采用截止阀。在蒸汽管道和大直径的给水管道中，因为流体阻力一般要求较小，普遍采用的闸阀。
