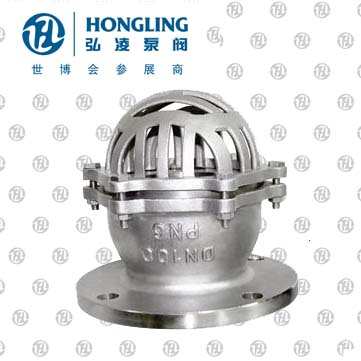

H42X底阀概述:
底阀是一种节约能源的阀,一般安装在水泵水下吸管的底端.限制水泵管内液体返回水源,起着只进不出的功能.阀盖上有很多个进水品和加强筋,起到了不易堵塞,主要应用在抽水的管路上.水道和支承的作用.口径有单瓣,双瓣,多瓣型.有法兰连接和螺纹连接.
H42X底阀结构与原理:
底阀由阀估,阀瓣,阀盖,衬套,密封圈等零件组成,详见下图水源的水从阀盖进入阀体.在流体的压力作用下,阀瓣打开水,当示停后出口管内的压力将阀瓣迅速关闭,液体将不会倒回水源,起到了即畅通抽水又节约水能损失的作用.
H42X底阀结构尺寸图:
H42X底阀性能规范：
公称压力：PN0.25MPa
公称通径：DN15～DN350
适用介质：水、油、及非腐蚀性介质
适用温度：≤50 o C
主要部件材料：灰铸铁、丁腈橡胶
执行标准：Q/12 NJ3583-2001
试验标准：GB/T13927-1992
H42X底阀性能规范：
|
型号 |
公称压力 |
试验压力 |
工作温度℃ |
适用介质 |
|
|
强度（水）MPa |
密封（水）MPa |
||||
|
H42X-2.5 |
0.25 |
0.4 |
0.25 |
≤50 |
水 |
H42X底阀主要零件材料：
|
零件名称 |
材料 |
|
阀体、阀盖、阀瓣 |
灰铸铁 304 316 316L |
|
密封圈 |
橡胶 |
|
垫片 |
石棉板 |
H42X底阀主要外形尺寸：
| 型号 |
公称通径 DN(mm) |
H | D | D1 | D2 | Z-d | 适用介质 | 适用温度 |
| H42X | 32 | 105 | 120 | 90 | 70 | 4-φ14 | 水、油、液体 |
不锈钢 |
| 40 | 110 | 130 | 100 | 80 | 4-φ14 | |||
| 50 | 125 | 140 | 110 | 90 | 4-φ14 | |||
| 65 | 150 | 160 | 130 | 110 | 4-φ14 | |||
| 80 | 175 | 185 | 150 | 128 | 4-φ18 | |||
| 100 | 190 | 205 | 170 | 148 | 4-φ18 | |||
| 125 | 240 | 235 | 200 | 178 | 8-φ18 | |||
| 150 | 280 | 260 | 225 | 202 | 8-φ18 | |||
| 200 | 360 | 315 | 280 | 258 | 8-φ18 |
