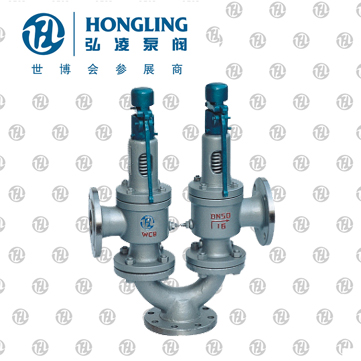

双联弹簧式安全阀产品用途：
A38Y、A43H、A37H型双联弹簧式安全阀是在Y型接头上装设两个同样规格的A48Y或A47H型安全阀而构成,适用于工作温度≤350℃的蒸汽、水等介质的设备和管路上。作为超压保护装置。
双联弹簧式安全阀产品特点：
1、全启式结构，排量大
2、阀瓣处设有反冲盘部件
3、带提升扳手可定期检验阀门开启的灵活性
4、整定压力偏差小，可达±3%
5、启闭压差≤15%
6、选用优质的弹簧钢，保证弹簧的寿命和稳定性
7、平面结构的阀瓣和阀座易于维修和重新加工
双联弹簧式安全阀执行标准：
设计规范：GB/T 12243
结构长度：GB/T 12221
法兰连接：JB/T 79
试验与检验：GB/T 12242
产品标识：GB/T 12220
供货规范：JB/T 7928
双联弹簧式安全阀产品型号：
A43Y-16C(25,40)
A38Y-16C(25,40)
A37Y-16C(25,40)
双联弹簧式安全阀整定压力等级：
| 公称压力(MPa) | 整定压力等级 | |||||||
| 1.6 | 0.06～0.1 | 0.1～0.16 | 0.16～0.25 | 0.4～0.6 | 0.6～0.8 | 0.8～1.0 | 1.0～1.3 | 1.3～1.6 |
| 2.5 | 1.3～1.6 | 1.6～2.0 | 2.0～2.5 | |||||
| 4.0 | 1.3～1.6 | 1.6～2.0 | 2.0～2.5 | 2.5～3.2 | 3.2～4.0 | |||
双联弹簧式安全阀性能参数：
| 型号 |
铸钢型 |
|
| 口径范围 | DN15～DN400 | |
| 适用温度 | ≤350°C | |
| 适用介质 | 水、蒸汽、油品 | |
| 材料 | 1、阀座 | 2Cr13 |
| 2、阀体 | WCB | |
| 3、调节圈 | 2Cr13 | |
| 4、反冲盘 | 2Cr13 | |
| 5、阀瓣 | 2Cr13 | |
| 6、导向套 | 2Cr13 | |
| 7、阀盖 | WCB | |
| 8、弹簧 | 50CrVa | |
| 9、阀杆 | 2Cr13 | |
| 10、扳手 | ZG200 | |
| 11、调整螺杆 | 45#钢 | |
| 12、保护罩 | ZG200 | |
| 密封面材料 | 堆焊Co基硬质合金 | 堆焊Co基硬质合金 |
双联弹簧式安全阀结构图：
A37型双联弹簧式安全阀外形尺寸
|
公称通径 DN(mm) |
尺 寸 Dimensions(mm) | ||||
| L | L1 | B | DN' | do | |
| 50 | 115 | 225 | 165 | 32 | 2×25 |
| 80 | 140 | 310 | 205 | 65 | 2×50 |
| 100 | 160 | 355 | 255 | 80 | 2×65 |
| 125 | 170 | 410 | 260 | 100 | 2×80 |
| 150 | 190 | 430 | 275 | 125 | 2×100 |
A43型双联弹簧式安全阀外形尺寸
|
公称通径 DN(mm) |
尺 寸 Dimensions(mm) | ||||
| L | L1 | B | DN' | do | |
| 50 | 115 | 225 | 165 | 32 | 2×25 |
| 80 | 135 | 295 | 190 | 50 | 2×40 |
| 100 | 160 | 352 | 255 | 80 | 2×65 |
| 125 | 170 | 410 | 260 | 100 | 2×80 |
| 150 | 190 | 430 | 275 | 125 | 2×100 |
A38型双联弹簧式安全阀外形尺寸
|
公称通径 DN(mm) |
尺 寸 Dimensions(mm) | ||||
| L | L1 | B | DN' | do | |
| 50 | 115 | 225 | 165 | 40 | 2×20 |
| 80 | 135 | 295 | 190 | 65 | 2×32 |
| 100 | 160 | 365 | 265 | 80 | 2×40 |
| 150 | 195 | 415 | 275 | 125 | 2×65 |
