膜盒式蒸汽疏水阀
产品型号：CS46H
发布时间：2008-5-8
膜盒式蒸汽疏水阀产品简介：
CS46H、CS16H膜盒式蒸汽疏水阀*常用的先进节能型疏水阀。膜盒式蒸汽疏水阀的反应非常灵敏，工作时阀前存有高温凝结水，无蒸汽泄漏，节能效果显著。它的优点是：自动排空气，体积小，不怕冻，任意位置都可安装；维护方便，在管线上可以检查修理和更换零件；*大背压率 ≤80% ，膜盒坚固，使用寿命长。适用于蒸汽主管线、蒸汽伴热管网、仪表伴热和小型加热设备的阻汽排水，使用范围很广。
膜盒式蒸汽疏水阀工作原理：
CS46H、CS16H膜盒式蒸汽疏水阀的主要动作元件是金属膜盒，内充一种气化温度比水的饱和温度低的液体。装置刚起动时，管道出现低温冷凝水，膜盒内的液体处于冷凝状态。阀门处于开启位置。当冷凝水温度渐渐升高，膜盒内充液开始蒸发，膜盒内压力上升，膜片带动阀心向关闭方向移动，在冷凝水达到饱和温度之前，疏水阀完全关闭，膜盒随蒸汽温度变化控制阀门开关，起到阻汽排水作用。有开阀温度低于饱和温度 15 ℃ 和 30 ℃ 两种膜盒供选择。
膜盒式蒸汽疏水阀产品特点：
1、感温元件，耐蚀性强，使本阀寿命长经久耐用。
2、在压力范围内都是具有固定过冷的循环操作。
3、出色的排空能力，可耐过热的蒸汽了和水锤。
4、阀内装膜盒，有单组，双组，多组。适用于大排水量场合。
5、本体有碳钢不锈钢两种结构，小型轻量，立式安装效果*佳，亦可任意角度安装。
膜盒式疏水阀工作原理工作原理、流程图：
|
|
1 当装置启动时，空气进入疏水阀，阀芯在低温状态下处于开启位置。 |
|
|
2 紧接着冷凝水进入疏水阀，在低温状态下，膜盒元件内的感温液体仍处于冷凝状态，阀芯完全开启，迅速排放冷 凝水。 |
|
|
3 凝水进入疏水阀，膜盒元件内的感温液体随着温度的升高开始蒸发膨胀，内压增加使膜片带动阀芯向关闭方向移动，温度达到饱和温度之前，阀芯完全关闭阀门。 |
|
|
4 存在阀内的热凝水慢慢冷却降温后，膜片因内压减小而收缩，带动阀芯开启阀门，继续排放凝结水，由于阀前始终存有热凝水，形成汽水分离，无蒸汽泄漏。 |

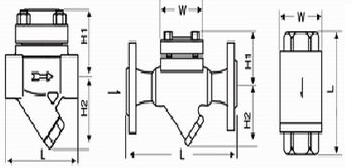

膜盒式蒸汽疏水阀外形连接尺寸：
|
产品型号 |
通径 (mm) |
连接方式 |
阀体材料 |
工作压力 |
*高允许温度℃ |
外形尺寸 (mm) |
|||
|
L |
H1 |
H2 |
W |
||||||
|
CS16H-16C |
15-20 |
内螺纹 |
WCB |
0.05~1.6 |
250 |
100 |
58 |
55 |
70 |
|
25 |
0.05~1.6 |
250 |
120 |
58 |
55 |
70 |
|||
|
32-40 |
0.05~1.6 |
250 |
150 |
68 |
68 |
90 |
|||
|
50 |
0.05~1.6 |
250 |
160 |
68 |
68 |
90 |
|||
|
CS46H-25C |
15-20 |
法兰 |
WCB<, /FONT> |
0.05~2.5 |
250 |
150 |
58 |
55 |
70 |
|
25 |
0.05~2.5 |
250 |
160 |
58 |
55 |
70 |
|||
|
30-50 |
0.05~2.5 |
250 |
230 |
85 |
60 |
120 |
|||

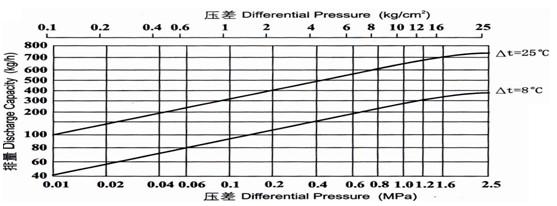

膜盒式蒸汽疏水阀排量图：
订货须知：
一、若订货前还未选定型号，请向我们提供您的使用参数：【膜盒式蒸汽疏水阀】1.公称通径 2.产品型号 3.流体性质（包括公称压力、温度、介质） 4.阀体、密封材料 5.连接方式 6.传动方式。
二、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
三、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我公司专家为您审核把关。
如有任何疑问，您可以致电给我们，我们一定会尽心尽力为您提供优质的服务。
