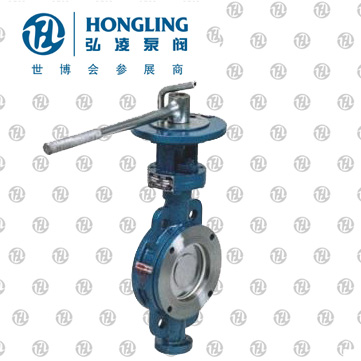

手动对夹式硬密封蝶阀
产品型号：D73H
发布时间：2008-5-20
对夹式金属硬密封蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉，加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。
下一个产品：对焊式硬密封蝶阀
上一个产品：气动法兰式金属硬密封蝶阀
相关产品:
手柄对夹式硬密封蝶阀产品概述
对夹式硬密封蝶阀是我厂引进能够国外先进技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，对夹式硬密封蝶阀被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。对夹式硬密封蝶阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，对夹式硬密封蝶阀均有双向密封功能，对夹式硬密封蝶阀符合国家GB/T13927-92阀门压力试验标准。
手柄对夹式硬密封蝶阀特点：
１、手柄对夹式硬密封蝶阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
２、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。
３、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．
４、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
５、手柄对夹式硬密封蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
６、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。
手柄对夹式硬密封蝶阀主要技术参数
| 公称通经DN（mm） | 50～2000 | |||
| 公称药理PN（MPa） | 0.6 | 1.0 | 1.6 | 2.5 |
| 密封试验（MPa） | 0.66 | 1.1 | 1.76 | 2.75 |
| 强度试验（MPa） | 0.9 | 1.5 | 2.4 | 3.75 |
| 适用温度 | 碳钢：-29℃～425℃ 不锈钢：-40℃～650℃ | |||
| 适用介质 | 水、空气、天然气、油品及弱腐蚀性流体 | |||
| 泄漏率 | 符合GB/T13927-92标准 | |||
| 驱动方式 | 蜗轮传动、电动、气动、液动 | |||
手柄对夹式硬密封蝶阀主要零部件材料
| 零件名称 | 材料 |
| 阀体 | WCB、合金钢、不锈钢、QT450-10 |
| 蝶板 | WCB、合金钢、不锈钢、QT450-10 |
| 阀轴 | 2Cr13不锈钢、合金钢 |
| 密封圈 | 不锈钢圈 |
| 填料 | 柔性石墨 |
手柄对夹式硬密封蝶阀采用标准
| 制造标准 | JB/T 8527-97 |
| 法兰标准 | GB9113-2000 |
| 结构长度标准 | GB12221-89 |
| 检验标准 | GB/T 13927-92 |
手柄对夹式硬密封蝶阀结构图：
手柄对夹式硬密封蝶阀主要外形连接尺寸
|
公称通经（DN） |
主要尺寸 | 法兰尺寸和螺栓规格 | |||||||||||
| 1.0MPa | 1.6MPa | 2.5MPa | |||||||||||
| L 短/长 | L2 | H | H1 | D1 | Z-D | A | D1 | Z-D | A | D1 | Z-D | A | |
| 50 | 43 | 265 | 350 | 112 | 125 | 4-18 | 90℃ | 125 | 4-18 | 90℃ | 125 | 4-18 | 90℃ |
| 65 | 46 | 265 | 370 | 115 | 145 | 4-18 | 90℃ | 145 | 4-18 | 90℃ | 145 | 4-18 | 90℃ |
| 80 | 49/64 | 320 | 380 | 120 | 160 | 8-18 | 45℃ | 160 | 8-18 | 45℃ | 160 | 8-18 | 45℃ |
| 100 | 56/64 | 320 | 420 | 138 | 180 | 8-18 | 45℃ | 180 | 8-18 | 45℃ | 190 | 8-22 | 45℃ |
| 125 | 64/70 | 340 | 460 | 164 | 210 | 8-18 | 45℃ | 210 | 8-18 | 45℃ | 220 | 8-26 | 45℃ |
| 150 | 70/76 | 390 | 555 | 175 | 240 | 8-22 | 45℃ | 240 | 8-22 | 45℃ | 250 | 8-26 | 45℃ |
