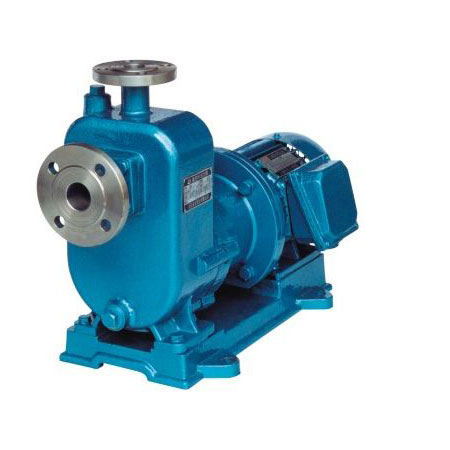

产品概述：
ZCQ型自吸式磁力泵，（以下简称自吸泵）是根据众用户的要求，在CQ型磁力泵的基础上吸取国外新技术，并经过本厂工程技术人员反复研究试验而成功的新产品，其性能达到国外同类产品九十年代先进水平。该ZCQ磁力泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病，泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石器等材料制造，即有CQ型磁力驱动泵的功能，又集自吸于一身，不需底阀和引灌水、自吸高度4米。
主要特点
ZCQ型自吸式磁力泵结构紧凑，外形美观，体积小，噪音低，运行可靠，使用维修方便，可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液体、毒液、挥发性液体，以及循环水设备配套，特别是易漏、易燃、易爆液体的抽送。因此，它是有广泛的用途，我们真诚地向用户推荐这种产品。
型号意义：
结构简图：
.jpg "结构简图")
安装和使用：
1、开箱后检查泵铭牌，校对自吸泵产品主要参数是否与使用要求相符。
2、自吸泵应水平安装，泵体不得承受管路重量。3、泵与管路应保持良好的密封。
4、泵使用前应进行检查、电机风叶转动要灵活、无止住及异声现象，各紧固体要牢固。
5、拧开泵上方的加水螺栓，加入储液水少于泵体容积的三分这二，旋紧螺栓。
6、接上电源试转一下，从电机端看，运转是否与泵转向标记一致。
7、泵停止工作前，先关闭排出阀门，再关闭电源，后关闭吸入管阀门。
使用注意事项：
1、因磁力泵轴承的冷却和润滑是靠被输送的介质，所以绝对禁止空动转，同时避免在工作中途停电后再启动时所造成时空载运转。
2、被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒，需加磁性过滤器。
3、泵在使用中环境温度应小于40℃，电机温升不得超过75℃。
4、被输送的介质及其温度应在泵材允许范围内（详见附表）。金属泵的使用温度＜100℃，被输送的介质比重≤1.3；介质比重＜1.3时，将影响技术性能。
5、对于输送液为易沉淀结晶的介质，使用后应及时清洗，排净泵内积液。
6、自吸泵运行500小时后，应拆检轴承和端面动环的磨损情况，若轴承和轴套的间隙大于0.5～1mm，叶轮轴向窜动0.5～2mm时，应更换轴承和轴向动环。
故障原因及解决方法：
|
故障形式
|
产生原因
|
排除方法
|
|
自吸磁力泵不出水
|
a、水泵反转
|
改变电机接线
|
|
b、进水管道漏气
|
杜绝漏气
|
|
|
c、泵腔蓄水太少
|
增加蓄水量
|
|
|
d、电压太高，启动时联轴器打滑
|
调正电压
|
|
|
e、吸程太高
|
降低砂安装位置
|
|
|
f、阀门没有打开
|
校正或更改阀门
|
|
|
自吸磁力泵流量不足
|
a、吸入管径太小或淤塞
|
调换进水管
|
|
b、叶轮流道阻塞
|
清洗叶轮
|
|
|
c、扬程过高
|
开大出水阀
|
|
|
d、转速不够
|
恢复额定转速
|
|
|
自吸磁力泵扬程过低
|
a、流量过大
|
关小出水阀
|
|
b、转速太低
|
恢复额定转速
|
|
|
自吸磁力泵噪音太大
|
a、轴严重磨损
|
更换泵轴
|
|
b、轴套严重磨损
|
更换轴套
|
|
|
c、驱动磁钢杯与隔离套接触
|
拆除泵头重新组装
|
|
|
d、密封环与叶轮研磨
|
更换止推环、密封环
|
|
|
自吸磁力泵漏液
|
O型密封圈损坏
|
更换O型密封圈
|
性能参数表：
|
型 号
|
口径
|
扬程
m |
流量
L/min |
电机功率
KW |
转速
r/min |
电压
V |
自吸性能
m/3分 |
|
|
进口
mm |
出口
mm |
|||||||
|
ZCQ25-20-115
|
25
|
20
|
15
|
110
|
1.1
|
2900
|
380
|
4
|
|
ZCQ32-25-115
|
32
|
25
|
15
|
110
|
1.1
|
2900
|
380
|
4
|
|
ZCQ32-25-145
|
32
|
25
|
25
|
110
|
1.1
|
2900
|
380
|
4
|
|
ZCQ40-32-132
|
40
|
32
|
20
|
180
|
2.2
|
2900
|
380
|
4
|
|
ZCQ40-32-160
|
40
|
32
|
32
|
180
|
4
|
2900
|
380
|
4
|
|
ZCQ50-40-145
|
50
|
40
|
25
|
240
|
4
|
2900
|
380
|
4
|
|
ZCQ50-40-160
|
50
|
40
|
32
|
220
|
4
|
2900
|
380
|
4
|
|
ZCQ65-50-145
|
65
|
50
|
25
|
280
|
5.5
|
2900
|
380
|
4
|
|
ZCQ65-50-160
|
65
|
50
|
32
|
450
|
7.5
|
2900
|
380
|
4
|
|
ZCQ80-65-125
|
80
|
65
|
20
|
800
|
7.5
|
2900
|
380
|
4
|
|
ZCQ80-65-160
|
80
|
65
|
32
|
800
|
15
|
2900
|
380
|
4
|
|
ZCQ100-80-160
|
100
|
80
|
32
|
1500
|
22
|
2900
|
380
|
4
|
|
注：泵体材质不锈钢(1Cr18Ni9Ti)
|
||||||||
安装尺寸图：
尺寸表：
|
型号
|
A
|
B1
|
B2
|
B3
|
h
|
H
|
H1
|
H2
|
L
|
L1
|
L2
|
m-Φd
|
|
ZCQ20-15-110
|
90
|
150
|
198
|
225
|
60
|
225
|
54
|
315
|
410
|
90
|
210
|
4--Φ18
|
|
ZCQ25-20-115
|
100
|
180
|
250
|
280
|
80
|
240
|
60
|
350
|
550
|
120
|
285
|
4--Φ12
|
|
ZCQ32-25-115
|
100
|
180
|
250
|
280
|
80
|
240
|
60
|
350
|
550
|
120
|
285
|
4--Φ12
|
|
ZCQ32-25-145
|
105
|
180
|
250
|
280
|
80
|
255
|
60
|
360
|
555
|
130
|
285
|
4--Φ12
|
|
ZCQ40-32-132
|
105
|
200
|
270
|
310
|
90
|
265
|
60
|
375
|
610
|
130
|
350
|
4--Φ14
|
|
ZCQ40-32-160
|
115
|
260
|
320
|
360
|
112
|
295
|
60
|
420
|
685
|
170
|
305
|
4--Φ14
|
|
ZCQ50-40-145
|
115
|
260
|
320
|
360
|
112
|
295
|
60
|
420
|
685
|
170
|
305
|
4--Φ14
|
|
ZCQ50-40-160
|
115
|
260
|
320
|
360
|
112
|
295
|
60
|
420
|
685
|
170
|
305
|
4--Φ14
|
|
ZCQ65-50-145
|
145
|
280
|
345
|
390
|
132
|
315
|
60
|
440
|
760
|
210
|
360
|
4--Φ16
|
|
ZCQ65-50-160
|
150
|
280
|
345
|
390
|
132
|
345
|
60
|
475
|
775
|
185
|
360
|
4--Φ16
|
|
ZCQ80-65-125
|
170
|
280
|
345
|
390
|
132
|
446
|
60
|
510
|
80
|
220
|
360
|
4--Φ16
|
|
ZCQ80-65-160
|
180
|
350
|
420
|
470
|
160
|
480
|
100
|
650
|
1000
|
270
|
390
|
4--Φ18
|
性能曲线图：
装置实例：
订货须知:
一、①自吸式磁力泵产品名称与型号②ZCQ型自吸式磁力泵口径③ZCQ型自吸式磁力泵扬程（m）④ZCQ型自吸式磁力泵流量⑤ZCQ型自吸式磁力泵电机功率（KW）⑥自吸式磁力泵转速（r/min）⑦自吸磁力泵电压〔V〕⑧自吸磁力泵吸程（m）⑨自吸磁力泵是否带附件以便我们的为您正确选型。二、若已经由设计单位选定我公司的自吸式磁力泵产品型号，请按自吸式磁力泵型号直接向弘凌泵阀公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们弘凌泵阀的技术专家为您审核把关。
感谢您访问我们弘凌泵阀的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
