带散热器弹簧全启式安全阀A40Y

产品型号：A40Y

发布时间：2016-11-22 14:24:03

带散热器弹簧全启式安全阀

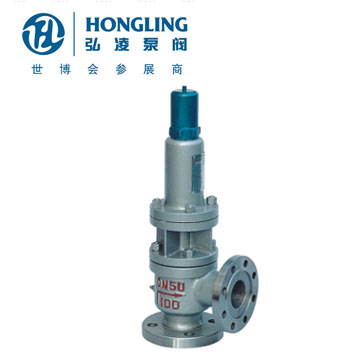

查看产品实物图

下一个产品：液压式安全阀

上一个产品：GA42Y-100单杠杆安全阀

分享到：

A40Y带散热器弹簧全启式安全阀概述：

A40Y-C适用于工作温度≤400℃、YA40Y-1≤450℃的空气、水、氮氢混合气等介质的设备或管路上，YA40Y-P适用于工作温度≤300℃有腐蚀性介质的设备或管路上，作为超压保护装置。

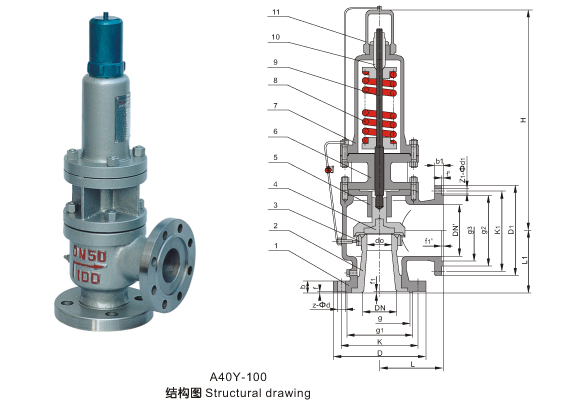

A40Y带散热器弹簧全启式安全阀主要零部件材料：

NO.	零件名称	YA40Y-C材料	YA40Y-P材料	YA40Y-I材料
1	阀体	WCB	ZG1Cr18Ni9Ti	ZG1Cr5Mo
2	阀座	2Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti
3	调节圈	2Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti
4	阀瓣	2Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti
5	导向套	2Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti
6	散热器	ZG230-450	ZG230-450	ZG230-450
7	阀盖	ZG230-450	ZG230-450	ZG230-450
8	弹簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
9	阀杆	2Cr13	1Cr18Ni9Ti	2Cr13
10	调整螺杆	45	1Cr18Ni9Ti	2Cr13
11	阀帽	ZG200-400	ZG200-400	ZG200-400
	密封面材料	堆焊Co基硬质合金

A40Y带散热器弹簧全启式安全阀主要连接尺寸：

型号	公称通径	do	D	K	g	g1	b	f	f1	Z-?d	DN'	D1	K1	g3	g2	b1	f'	f1'	z1-?d1	L	L1	≈H
SA40Y-16C SA40Y-16P SA40Y-16I	20	15	105	75		55	16	2		4-14	25	115	85		65	16	2		4-14	110	95	518
	25	16	115	85		65	16	2		4-14	32	140	100		78	18	2		4-18	110	95	518
	32	20	140	100		78	18	2		4-18	40	150	110		85	18	3		4-18	115	100	518
	40	25	150	110		85	18	3		4-18	50	165	125		100	20	3		4-18	120	110	579
	50	32	165	125		100	20	3		4-18	65	185	145		120	20	3		4-18	135	120	639
	65	40	185	145		120	20	3		4-18	80	200	160		135	20	3		8-18	160	140	671
	80	50	200	160		135	20	3		8-18	100	220	180		155	22	3		8-18	170	135	676
	100	65	220	180		155	22	3		8-18	125	250	210		185	22	3		8-18	195	175	787
	125	80	250	210		185	22	3		8-18	150	285	240		210	24	3		8-23	210	190	977
	150	100	285	240		210	24	3		8-23	175	310	270		240	26	3		8-23	255	230	1035
	200	125	340	295		265	26	3		12-23	250	405	355		320	30	3		12-26	300	260	1193
SA40Y-25 SA40Y-25P SA40Y-25I	20	15	105	75		55	16	2		4-14	25	115	85		65	16	2		4-14	110	95	518
	25	16	115	85		65	16	2		4-14	32	140	100		78	18	2		4-18	110	95	518
	32	20	140	100		78	18	2		4-18	40	150	110		85	18	3		4-18	115	100	518
	40	25	150	110		85	18	3		4-18	50	165	125		100	20	3		4-18	120	110	579
	50	32	165	125		100	20	3		4-18	65	185	145		120	20	3		4-18	135	120	639
	65	40	185	145		120	22	3		8-18	80	200	160		135	20	3		8-18	160	140	671
	80	50	200	160		135	22	3		8-18	100	220	180		155	22	3		8-18	170	135	676
	100	65	230	190		160	24	3		8-23	125	250	210		185	22	3		8-18	195	175	787
	125	80	270	220		188	28	3		8-26	150	285	240		210	24	3		8-23	210	190	977
	150	100	300	250		218	30	3		8-26	175	310	270		240	26	3		8-23	255	230	1035
	200	125	360	310		278	34	3		12-26	250	405	355		320	30	3		12-26	300	260	1193
SA40Y-40 SA40Y-40P SA40Y-40I	20	15	105	75	51	55	16	2	4	4-14	25	115	85		65	16	2		4-14	110	95	518
	25	16	115	85	58	65	16	2	4	4-14	32	140	100		78	18	2		4-18	110	95	518
	32	20	140	100	66	78	18	2	4	4-18	40	150	110		85	18	3		4-18	115	100	518
	40	25	150	110	76	85	18	3	4	4-18	50	165	125		100	20	3		4-18	120	110	579
	50	32	165	125	88	100	20	3	4	4-18	65	185	145		120	20	3		4-18	135	120	639
	65	40	185	145	110	120	22	3	4	8-18	80	200	160		135	20	3		8-18	160	140	671
	80	50	200	160	121	135	22	3	4	8-18	100	220	180		155	22	3		8-18	170	135	676
	100	65	235	190	150	160	24	3	4.5	8-23	125	250	210		185	22	3		8-18	195	175	787
	125	80	270	220	176	188	28	3	4.5	8-26	150	285	240		210	24	3		8-23	210	190	977
	150	100	300	250	204	218	30	3	4.5	8-26	175	310	270		240	26	3		8-23	255	230	1035
SA40Y-64 SA40Y-64P SA40Y-64I	20	10	125	90	51	68	22	2	4	4-18	25	115	85	58	65	16	2	4	4-14	96	85	384
	25	16	140	100	58	78	22	2	4	4-18	32	140	100	66	78	18	2	4	4-18	110	100	384
	32	20	155	110	66	82	24	2	4	4-23	40	150	110	76	85	18	3	4	4-18	130	110	396
	40	25	170	125	76	95	24	3	4	4-23	50	165	125	88	100	20	3	4	4-18	130	120	426
	50	32	180	135	88	105	26	3	4	4-23	65	185	145	110	120	22	3	4	8-18	135	130	504
	65	40	205	160	110	130	28	3	4	8-23	80	200	160	121	135	22	3	4	8-18	175	160	613
	80	50	215	170	121	140	30	3	4	8-23	100	235	190	150	160	24	3	4.4	8-23	175	160	603
	100	65	250	200	150	168	32	3	4.5	8-26	125	270	220	176	188	28	3	4.5	8-25	195	195	813
	150	100	345	280	204	240	38	3	4.4	8-34	200	375	320	260	282	38	3	4.5	12-30	280	265	1064
SA40Y-100 SA40Y-100P SA40Y-100I	20	10	125	90	51	68	22	2	4	4-18	25	115	85	58	65	16	2	4	4-14	96	85	384
	25	16	140	100	58	78	24	2	4	4-18	32	140	100	66	78	18	2	4	4-18	110	100	384
	32	20	155	110	66	82	24	2	4	4-23	40	150	110	76	85	18	3	4	4-18	130	110	396
	40	25	170	125	76	95	26	3	4	4-23	50	165	125	88	100	20	3	4	4-18	130	120	426
	50	32	195	145	88	112	28	3	4	4-26	65	185	145	110	120	22	3	4	8-18	135	130	504
	65	32	220	170	110	138	32	3	4	8-26	80	200	160	121	135	22	3	4	8-18	175	160	613
	80	40	230	180	121	148	34	3	4	8-26	100	235	190	150	160	24	3	4.5	8-23	175	160	603
	100	50	265	210	150	172	38	3	4.5	8-30	125	270	220	176	188	28	3	4.5	8-25	195	195	813
	150	80	355	290	204	250	46	3	4.5	12-34	200	375	320	260	282	38	3	4.5	12-30	280	265	1064
