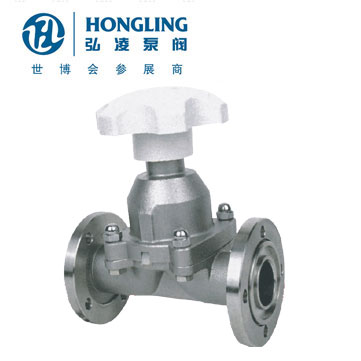

GM高真空隔膜阀用途
GM高真空隔膜阀是真空系统中，供切断或接通气流之用。基中，连接管焊接式更溴化锂制冷设备中的理想配件。
适用温度：NBR -25~100℃ FKM? -30~150℃
适用介质：空气及非腐蚀性气体
适用范围：105~1.3×10-4
漏率：6.7×10-4
GM高真空隔膜阀适用范围
当前隔膜阀广泛地应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。
GM高真空隔膜阀材料
阀体：碳钢、不锈钢
隔膜：丁晴橡胶、氟橡胶
阀杆：不锈钢
GM高真空隔膜阀测试
衬里层：电火花检测
试验与检验按GB/T13297标准
公称压力：PN（Mpa）
阀体：PN×1.5
密封：PN×1.1
设计与制造：GB122239
结构长度：GB12221、JB1688
法兰连接尺寸：GB4216、JB78

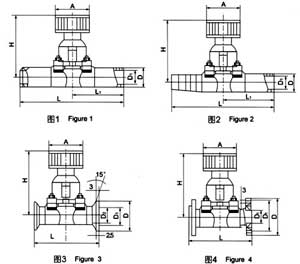

I型连接管焊接（图1）
| 型号 | DN | D | H | A | L | L1 |
|---|---|---|---|---|---|---|
| ?GM-10C-H（I） | 10 | 19 | 80 | 55 | 240 | 120 |
| GM-25C-H（I） | 25 | 32 | 105 | 80 | 240 | 120 |
| GM-40C-H | 40 | 45 | 133 | 100 | 240 | 120 |
| GM-50C-H | 50 | 57 | 157 | 100 | 240 | 120 |
| GM-10D-H（I） | 10 | 19 | 77．5 | 50 | 150 | 150 |
| GM-25D-H（I） | 25 | 32 | 105 | 60 | 75 | 75 |
II型连接管焊接（图2）
| 型号 | DN | D | H | A | L | L1 |
|---|---|---|---|---|---|---|
| GM-10C-H（II） | 10 | 19 | 80 | 55 | 195 | 120 |
| GM-25C-H（II） | 25 | 32 | 105 | 80 | 236 | 120 |
| GM-10D-H（II） | 10 | 19 | 77．5 | 50 | 150 | 75 |
| GM-25D-H（II） | 25 | 32 | 105 | 66 | 175 | 75 |
III型连接管焊接（图3）
| 型号 | DN | D | H | A | L | L1 |
|---|---|---|---|---|---|---|
| GM-10C-KF | 10 | 30 | 12．2 | 80 | 55 | 75 |
| GM-25C-KF | 25 | 40 | 26．2 | 105 | 80 | 120 |
| GM-40C-KF | 40 | 50 | 41．2 | 133 | 100 | 120 |
IIII型连接管焊接（图4）
| 型号 | DN | D | H | A | L | L1 | n-φc |
|---|---|---|---|---|---|---|---|
| GM-10C | 10 | 46 | 36 | 80 | 55 | 75 | 4-φ6 |
| GM-25C | 25 | 70 | 55 | 105 | 80 | 120 | 4-φ7 |
| GM-40C | 40 | 100 | 80 | 133 | 100 | 150 | 4-φ9 |
| GM-50C | 50 | 110 | 90 | 157 | 100 | 180 | 4-φ9 |
