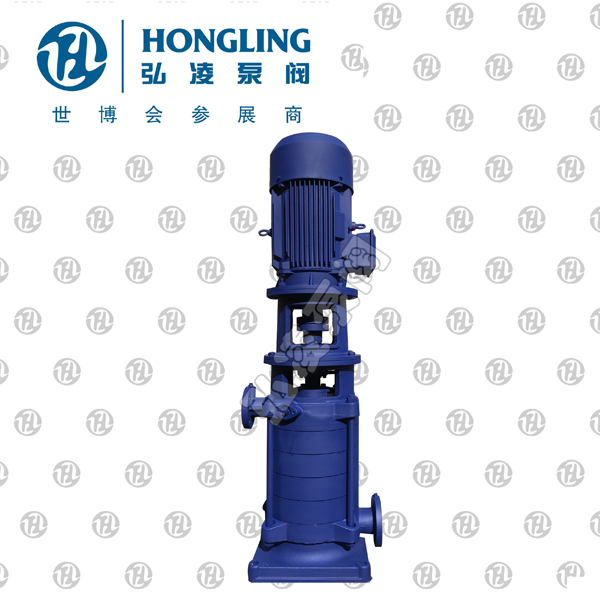

DL型立式多级离心泵|立式多级分段式离心泵
  • DL型立式多级离心泵|立式多级分段式离心泵
  • DL型立式多级离心泵|立式多级分段式离心泵
  • DL型立式多级离心泵|立式多级分段式离心泵
  • DL型立式多级离心泵|立式多级分段式离心泵

DL型立式多级离心泵|立式多级分段式离心泵

产品型号:

发布时间:2008-1-30

DL、DLR型系列立式多级离心泵适用于工业和城市给排水、高层建筑增压、远距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。
分享到:

产品概述:

DL型立式多级离心泵是我公司根据我国对高层建筑给排水及国家消防局GB6245-98标准开发的新产品.该型泵由于采用了高效节能的优秀水力模型,因此具有效率高,性能范围广等优点,更好地满足了用户的使用要求.另外,本型泵在结构上采用了立式、分段形式,且运转安全、平稳、寿命长、占地面积小、安全维修方便。

产品用途:

DL、DLR型系列立式多级离心泵适用于工业和城市给排水、高层建筑增压、远距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。DL型介质使用温度不超过80°C,DLR型介质使用温度不超过120°C。

技术参数:

流量:4.2-504m3/h;

扬程:24-240m;
功率:1.5-450kw;
转速:1480r/min;
口径:φ40-φ250;
温度范围:0-+90℃;

工作压力:≤2.4Mpa。

型号意义:

例如:80DL(DLR)×4

80-泵吸入口公称直径(mm)
DL-立式多级分段式离心泵
DLR-立式多级分段式热水离心泵
4-泵级数

DL系列立式多级离心泵结构图:

DL型泵由电机和泵两部分组成,电机为Y型三相导步电机,泵和电机采用联轴器连接.整体为刚性连接,使用吋无需校正泵由定子部分利转子部分组成泵定子部分由进水段.中段.导叶.出水段、填料函体等零件组成为防止定子磨损,定子上装有密封环.平衡等,磨损后可用备件更換转子部分由轴.中轮,平衡鼓等组成转子下端为水润滑轴承.上部为角接触球轴承.泵的轴向力绝大部分由平衡鼓来承担,其余小部分残余轴向力由角接触球轴承来承受逬水段、中段和出水跺的结台面用纸垫通过拉紧达到密封.轴封采用填料或机械密封.用户可根据需要选择。泵旋转方向从驱动端向下看为逆时针方向转动。



DL系列立式多级离心泵结构图

DL型立式多级离心泵性能参数

型 号 级 数 流 量(m3/h) 流 量(L/S) 扬 程
(m)

转 速
(r/min)

轴功率(kw) 电机功率(kw) 效 率
(%)
吸 程
(m)
汽蚀余量
(m)
40DL 2 6.2 1.72 23.6 1450 0.92 1.5 40 7 3.19
3 6.2 1.72 35.4 1.38 2.2 40 7 3.19
4 6.2 1.72 47.2 1.84 3 40 7 3.19
5 6.2 1.72 59 2.30 4 40 7 3.19
6 6.2 1.72 70.8 2.75 4 40 7 3.19
7 6.2 1.72 82.6 3.22 5.5 40 7 3.19
8 6.2 1.72 94.4 3.68 5.5 40 7 3.19
9 6.2 1.72 106.2 4.14 7.5 40 7 3.19
10 6.2 1.72 118 4.60 7.5 40 7 3.19
11 6.2 1.72 129.8 5.06 7.5 40 7 3.19
12 6.2 1.72 141.6 5.52 11 40 7 3.19
50DL 2 12.6 3.5 24.4 1450 1.55 3 54 7.6 2.66
3 12.6 3.5 36.6 2.33 3 54 7.6 2.66
4 12.6 3.5 48.8 3.10 4 54 7.6 2.66
5 12.6 3.5 61 3.88 5.5 54 7.6 2.66
6 12.6 3.5 73.2 4.65 5.5 54 7.6 2.66
7 12.6 3.5 85.4 5.43 7.5 54 7.6 2.66
8 12.6 3.5 97.6 6.20 7.5 54 7.6 2.66
9 12.6 3.5 109.8 6.98 11 54 7.6 2.66
10 12.6 3.5 122 7.75 11 54 7.6 2.66
65DL 2 30 8.33 32 1450 4.22 5.5 62 7.6 2.82
3 30 8.33 48 6.33 7.5 62 7.6 2.82
4 30 8.33 64 8.44 11 62 7.6 2.82
5 30 8.33 80 10.55 15 62 7.6 2.82
6 30 8.33 96 12.66 15 62 7.6 2.82
7 30 8.33 112 14.77 18.5 62 7.6 2.82
8 30 8.33 128 16.88 22 62 7.6 2.82
9 30 8.33 144 18.99 22 62 7.6 2.82
10 30 8.33 160 21.1 30 62 7.6 2.82
80DL 2 50.4 14 40 1450 7.84 11 70 7.8 22.49
3 50.4 14 60 11.76 15 70 7.8 2.49
4 50.4 14 80 15.68 22 70 7.8 2.49
5 50.4 14 100 19.60 30 70 7.8 2.49
6 50.4 14 120 23.52 30 70 7.8 2.49
7 50.4 14 140 27.44 37 70 7.8 2.49
8 50.4 14 160 31.36 45 70 7.8 2.49
9 50.4 14 180 35.28 45 70 7.8 2.49
10 50.4 14 200 39.20 55 70 7.8 2.49

100DL

-72-20

2 72 20 40 1450 10.9 15 72 8 2.8
3 72 20 60 10.9 18.5 72 8 2.8
4 72 20 80 10.9 30 72 8 2.8
5 72 20 100 10.9 37 72 8 2.8
6 72 20 120 10.9 37 72 8 2.8
7 72 20 140 10.9 45 72 8 2.8
8 72 20 160 10.9 55 72 8 2.8
9 72 20 180 10.9 55 72 8 2.8
10 72 20 200 54.4 70 72 8 2.8

100DL-

100-20

2 100 27.8 40 1450 15.14 18.5 72 7.2 3.53
3 100 27.8 60 22.72 30 72 7.2 3.53
4 100 27.8 80 30.28 37 72 7.2 3.53
5 100 27.8 100 37.86 45 72 7.2 3.53
6 100 27.8 120 45.39 55 72 7.2 3.53
7 100 27.8 140 53.0 75 72 7.2 3.53
8 100 27.8 160 60.57 75 72 7.2 3.53
9 100 27.8 180 68.14 90 72 7.2 3.53
10 100 27.8 200 75.71 90 72 7.2 3.53

150DL-

150-20

2 150 27.8 40 1450 20.42 30 80 5.7 2.8
3 150 27.8 60 30.63 37 80 5.7 2.8
4 150 27.8 80 40.84 45 80 5.7 2.8
5 150 27.8 100 51.05 55 80 5.7 2.8
6 150 27.8 120 61.26 75 80 5.7 2.8
7 150 27.8 140 74.47 75 80 5.7 2.8
8 150 27.8 160 81.68 90 80 5.7 2.8

200DL-

280-30

2 280 41.6 60 1450 55.79 90 84 6.0 3.7
3 280 41.6 90 83.69 110 84 6.0 3.7
4 280 41.6 120 111.57 132 84 6.0 3.7
5 280 41.6 150 139.47 160 84 6.0 3.7
6 280 41.6 180 163.38 200 84 6.0 3.7
