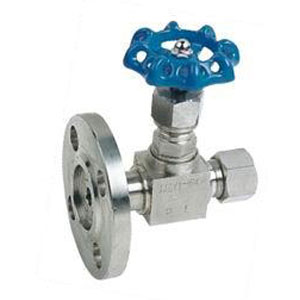

JJBY1取压针型阀
产品型号：
发布时间：2019-7-10 13:55:08
JJBY1取压针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。针型阀具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。
JJBY1取压针型阀概述
取压针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。针型阀具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。针型阀的密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。安装针型阀时应使介质的流向与阀体上的箭头方向一致。手动截止阀、球阀可安装在管路的任何位置上。
JJBY1取压针型阀产品特性
1. 标准制造: GB/T12224-2005 JB/T7747-1995
2. 连接形式: 法兰连接,卡套连接
3. 结构特征: 锥面密封
4. 阀门检验与试验: GB/T13927-1992
5. 公称压力:≤10000Psi
6. 适用工作温度:-29℃～+538℃
7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
8. 公称通径: DN6,DN10,DN15,DN20,DN25…
JJBY1取压针型阀主要零件材料
|
序号 NO. |
零件名称 Part name |
材质 Material |
|
1 |
卡套 Ferrule |
20# A105 SS304 SS304L SS316 SS316L |
|
2 |
O形密封圈 O-Ring |
橡胶Rubber |
|
3 |
管接头 Connector |
20# A105 SS304 SS304L SS316 SS316L |
|
4 |
阀体 Body |
20# A105 SS304 SS304L SS316 SS316L |
|
5 |
阀盖垫片 Bonnet Gasket |
紫铜（Red copper） PTFE |
|
6 |
阀盖Bonnet |
20# A105 SS304 SS304L SS316 SS316L |
|
7 |
填料垫 Packing Seat |
PTFE 柔性石墨（Expanded Graphite） 金属盘根（Ma and Graphite） |
|
8 |
填料 Packing |
PTFE 柔性石墨（Expanded Graphite） |
|
9 |
填料压盖 Packing Gland |
20# A105 SS304 SS304L SS316 SS316L |
|
10 |
锁紧螺母 Lock Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
11 |
阀杆 Stem |
20# A105 SS304 SS304L SS316 SS316L |
|
12 |
手轮 Handle |
20# A105 SS304 SS304L SS316 SS316L |
|
13 |
带帽螺母 Hooded Nut |
20# A105 SS304 SS304L SS316 SS316L |
JJBY1取压针型阀主要外形连接尺寸
|
ITEM NO. |
公称通径 DN Nominal bore |
D0 |
D1 |
L |
H |
|
JJ.BY1-1 |
DN6 |
ø12 |
60 |
105 |
87 |
|
JJ.BY1-2 |
DN6 |
ø14 |
70 |
110 |
90 |
订货须知：
1、订货前请认真了解本产品，清楚标明规格、型号、材质、压力、数量。
2、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们的锦能阀门专家为您审核把关。
3、订购该产品时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址（包括所在省、市、地、区县、街、号）。
4、订购所有本公司产品均实行现款提货或款到发货。
