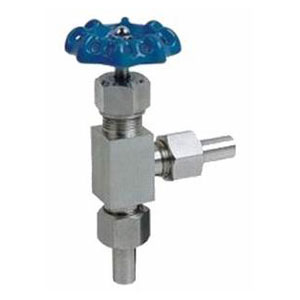

J24W不锈钢角式针型阀
产品型号：
发布时间：2019-7-10 15:56:50
J24W不锈钢角式针型阀是一种可以精确调整的阀门用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是针型阀，仪表针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。
下一个产品：没有了
上一个产品：J91W不锈钢卡套式针型阀
J24W不锈钢角式针型阀概述
针型阀是一种可以精确调整的阀门用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是针型阀，仪表针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。
J24W不锈钢角式针型阀主要零部件材料
| 零件名称 | 阀体、阀盖 | 阀杆、阀瓣 | 填料 |
| J24W-160P-DN3 | 铬镍不锈钢 | 铬镍不锈钢 | 聚四氟乙稀、柔性石墨 |
| J24W-320P-DN6 | 优质碳钢 | 铬镍不锈钢 | 聚四氟乙稀、柔性石墨 |
J24W不锈钢角式针型阀主要性能规范
| 型号 | 公称压力(MPa) | 试验压力(MPa) | 工作压力 (MPa) | 工作温度 (℃) | 适用介质 | ||
| 壳体 (MPa) | 密封 (液) | 密封 (气) | |||||
| J24W-160P-DN3 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | P≤540℃ | 液化石油气水、酸、蒸汽、油品等 |
| J24W-320P-DN6 | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | C≤425℃ | |
J24W不锈钢角式针型阀主要外型及连接尺寸
| 型号 | 公称直径DN(mm) | 尺 寸 | 重量(Kg) | |||||
| L1 | Do | H | H1 | D | D1 | |||
| J24W-160P-DN3 | 3 | 80 | 65 | 159 | 168 | 14 | 3 | 1.0 |
| J24W-320P-DN6 | 6 | 80 | 65 | 159 | 168 | 14 | 6 | 1.0 |
