内螺纹暗杆楔式闸阀概述：
Z11H、Z11Y 型 PN25~PN160 钢制内螺纹楔式闸阀：手动、内螺纹连接、明杆楔式单闸板，Z11H 阀座密封面材料为 Cr13 系不锈钢、Z11Y 阀座密封面材料为硬质合金，公称压力 PN25~PN160，阀体材料为碳素钢（Z11H-25~63 Z11Y-25~160）、锻钢（Z11H-100~160）、铬钼钢（Z11Y-25I~63I）、铬镍钛不锈钢（Z11Y-25P~160P）的闸阀。
内螺纹暗杆楔式闸阀主要技术参数:
| 型号 | 公称压力MPa | 试验压力MPa |
工作 温度 |
使用介质 | |
| 壳体 | 密封 | ||||
| Z15T－10 | 1.0 | 1.5 | 1.1 | ≤120℃ | 水、蒸汽及其它非腐蚀性介质 |
内螺纹暗杆楔式闸阀主要技术参数:
| 阀体阀盖 | 灰铸铁 |
| 阀杆 | 碳钢 |
| 闸板密封圈 | 铜 |
| 填料 | 油浸石棉盘根 |

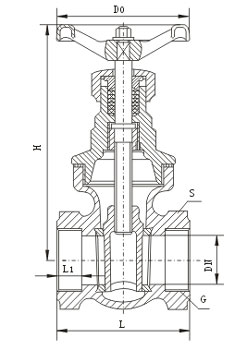

内螺纹暗杆楔式闸阀主要外形尺寸:
|
口径 DN(mm) |
管螺纹 G(") |
尺 寸 dimensions(mm) | |||||
| L | L1 | S | H | Do | |||
| 15 | 1/2 | 65 | 12 | 27 | 105 | 65 | |
| 20 | 3/4 | 70 | 14 | 34 | 120 | 65 | |
| 25 | 1 | 80 | 15 | 42 | 150 | 80 | |
| 32 | 11/4 | 85 | 16 | 55 | 155 | 80 | |
| 40 | 11/2 | 95 | 20 | 60 | 170 | 100 | |
| 50 | 2 | 110 | 22 | 80 | 210 | 100 | |
| 65 | 21/2 | 120 | 25 | 95 | 240 | 135 | |
| 80 | 3 | 145 | 30 | 105 | 275 | 140 | |
| 100 | 4 | 155 | 30 | 135 | 300 | 160 | |
