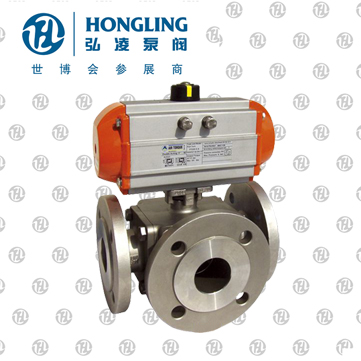

气动三通球阀概述：
Q44F三通球阀可分为L形和T形，L形（Q44F）三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形（Q45F）三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。
气动三通球阀性能参数:
| 试验压力 | 公称压力（Mpa） | ||||
| Mpa | 1.6 | 2.5 | 4.0 | CL150 | JIS10K |
| 强度试验 | 2.4 | 3.8 | 6.0 | 3.2 | 2.4 |
| 密封试验 | 1.8 | 2.8 | 4.4 | 2.2 | 1.5 |
| 气密试验 | 0.5-0.7 | ||||
| 工作温度 | PTFE≤150℃ PTL≤300℃ | ||||
| 适用温度 | C：水、油、气；P：硝酸类；R：醋酸类 | ||||
气动三通球阀主要零件材料:
| 阀体、阀盖 | WCB、CF8 |
| 球体 | WCB+Hcr、CF8 |
| 阀杆 | 2Cr13、CF8 |
| 阀座 | PTFE |
| 填料 | PTFE |
气动三通球阀主要外形尺寸:
| 公称压力 | 公称通径 | L | L1 | H | W | 重量（kg） | |||||
| Mpa | mm | in | mm | mm | mm | mm | 1.6 | 2.5 | 4.0 | CL150 | JIS10K |
|
1.6 |
15 | 1/2 | 130 | 65 | 62 | 100 | 2.5 | 3.0 | 3.5 | 2.5 | 2.5 |
| 20 | 3/4 | 150 | 75 | 68 | 160 | 3.0 | 3.5 | 4.5 | 3.0 | 3.6 | |
| 25 | 1 | 160 | 80 | 75 | 160 | 4.8 | 5.0 | 6 | 5.0 | 5.0 | |
| 32 | 1 1/4 | 180 | 90 | 85 | 200 | 6.5 | 7 | 8.5 | 7 | 7 | |
| 40 | 1 1/2 | 200 | 100 | 95 | 200 | 8.5 | 9 | 10.5 | 9 | 9 | |
| 50 | 2 | 230 | 115 | 110 | 250 | 11 | 12 | 14 | 12 | 11 | |
| 65 | 2 1/2 | 290 | 145 | 130 | 300 | 15 | 17 | 20 | 16 | 16 | |
| 80 | 3 | 310 | 155 | 155 | 400 | 21 | 22 | 32 | 21 | 22 | |
| 100 | 4 | 350 | 175 | 180 | 500 | 33 | 36 | 50 | 36 | 36 | |
| 125 | 5 | 400 | 200 | 250 | 600 | 65 | 70 | 80 | 68 | 70 | |
| 150 | 6 | 480 | 240 | 275 | 800 | 103 | 110 | 120 | 105 | 105 | |
| 200 | 8 | 580 | 290 | 325 | 1000 | 152 | 168 | 180 | 160 | 160 | |
设计特性:
■防火结构设计
■ISO 5211平台设计便于安装自动开关装置
■阀杆与阀体之间防静电装置
■阀杆防爆出装置设计
应用标准:
■设计与制造:GB/T12237, ANSI B16.34, API 608
■结构长度:GB/T12221，ASME B16.10, JIS B2002
■法兰尺寸 : GB/T9113，ASME B16.5, JIS B2212/JIS B2214
■检验与试验 :GB/T13927
■防火测试: API 607 4th 1993
■壁厚:ASME B16.34
工作原理图
双作用气动三通球阀
气动三通球阀打开：2口进气、4口排气，推动两活塞分开向两边
气动三通球阀原理图
移动，输出轴逆时针方向转动
气动三通球阀关闭：4口进气、2口排气，推动两活塞向中心合拢，输出轴顺时针方向转动
单作用气动三通球阀
气动三通球阀打开：2口进气、4口排气，推动两活塞分开向两边移动，同时压缩弹簧，输出轴逆时针方向转动
气动三通球阀关闭：失气或失电时，弹簧推动两活塞合拢向中心移动，输出轴顺时针方向转动
技术参数
|
气动执行器 |
双作用、单作用 |
|
驱动气源 |
5-7bar压缩空气 |
|
气动附件 |
限位开关、定位器、电磁阀 过滤减压阀、手轮机构 |
|
公称通径 |
DN15-250mm |
|
公称压力 |
1.6-6.4MPa |
|
适用温度 |
PTFE:-30~+180℃ PPL:-30~+250℃ |
|
连接方式 |
法兰式 |
|
阀体结构 |
三通T型、三通L型 |
|
阀体材质 |
WCB、304、316、316L |
|
阀板材质 |
WCB、304、316、316L |
|
阀座衬里 |
PTFE、PPL |
|
适用介质 |
蒸汽、水液，气体等 |
