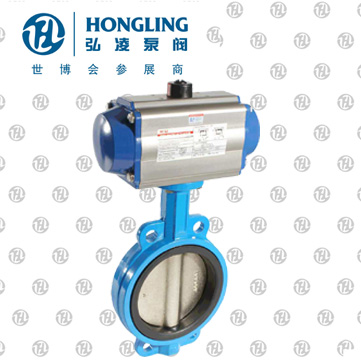

气动对夹式蝶阀特点：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐弱腐蚀，使用寿命长等特点。
气动对夹式蝶阀标准：
设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
气动对夹式蝶阀主要技术参数：
| 公称通径 | DN（mm） | 50～800 | ||
| 公称压力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
| 试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 |
| 密封试验 | 0.66 | 1.1 | 1.76 | |
| 气密封试验 | 0.6 | 0.6 | 0.6 | |
| 适用介质 | 空气、水、污水、蒸气、煤气、油品等。 | |||
| 驱动形式 | 手动、蜗杆蜗轮传动、气传动、电传动。 | |||
| 零件名称 | 材料 | |||
| 阀体 | 球墨铸铁、铸钢、合金钢、不锈钢 | |||
| 蝶板 | 铸钢、不锈钢及特殊材料 | |||
| 密封圈 | 各种橡胶、聚四氟 | |||
| 阀杆 | 2Cr13、不锈钢 | |||
| 填料 | O型圈、柔性石墨O | |||
气动对夹式蝶阀密封材料选用和适用温度：
| 材料品种 | 氯丁橡胶 | 丁晴橡胶 | 乙丙橡胶 | 聚四氟乙烯 | 硅橡胶 | 氟橡胶 | 天然橡胶 | 尼龙 |
| 英语简称 | CR | NBR | EPDM | PTFE | SI | VITON | NR | PA |
| 型号代号 | X或J | XA或JA | XB或JB | F或XC、JC | XD或JD | XE或JE | X1 | N |
| 耐*高温度 | 82℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ | 85℃ | 93℃ |
| 耐*低温度 | -40℃ | -40℃ | -40℃ | -268℃ | -70℃ | -23℃ | -20℃ | -73℃ |
| 适用工作温度 | 0~+80℃ | -20~+82℃ | -40~+125℃ | -30~+150℃ | -70~+150℃ | -23~+150℃ | -20~+85℃ | -30~+93℃ |
气动对夹式蝶阀主要连接尺寸：
| DN | L | H1 | H2 | D1 | D2 | Z-Φ | A |
| 50 | 42 | 161 | 80 | 52.9 | 120 | 4-19 | 160 |
| 65 | 44.7 | 175 | 89 | 64.5 | 136.2 | 4-19 | 190 |
| 80 | 45.2 | 181 | 95 | 78.8 | 160 | 4-19 | 190 |
| 100 | 52.1 | 200 | 114 | 104 | 185 | 4-19 | 206 |
| 125 | 54.4 | 213 | 127 | 123.3 | 215 | 4-19 | 260 |
| 150 | 55.8 | 226 | 139 | 155.6 | 238 | 4-23 | 286 |
| 200 | 60.6 | 260 | 175 | 202.5 | 295 | 4-23 | 340 |
| 250 | 65.6 | 292 | 203 | 250.5 | 357 | 4-23 | 412 |
| 300 | 76.9 | 337 | 242 | 301.6 | 407 | 4-23 | 480 |
| 350 | 76.5 | 368 | 267 | 333.3 | 467 | 4-23 | 480 |
| 400 | 86.5 | 400 | 309 | 389.6 |
515 525 |
4-28 | 538 |
| 450 | 105.6 | 422 | 328 | 440.5 |
565 585 |
4-28 | 568 |
| 500 | 131.8 | 480 | 361 | 491.5 |
620 650 |
4-M24 | 660 |
| 600 | 152 | 562 | 459 | 592.5 |
725 770 |
4-M27 | 740 |
