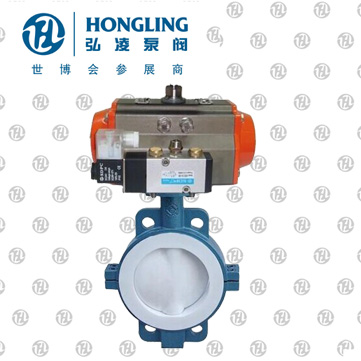

气动衬氟蝶阀

气动衬氟蝶阀概述

蝶阀是用阀杆一起转动的蝶板作启闭件,用以实现阀门的开启,关闭与调节。衬里蝶阀是在过流部件、阀体、蝶板、阀杆上采用衬里技术衬里较厚的高分子材料,防腐蚀性能优良,可适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质,是化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品,并可取代闸阀、截止阀和其它类型的切断、调节阀门。

气动衬氟蝶阀用途

全衬聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料衬里阀，具有耐腐蚀、无泄漏、寿命长等优点。 适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。

气动衬氟蝶阀结构特点

①体积小、重量轻、操作轻巧、便于安装、维修。

②密封性能优良可靠、零泄漏,使用寿命长。

③流量特性趋于直线,调节性能*优。

④结构简单,开关迅速,90°旋转启闭。

⑤可代替闸阀、截止阀、旋塞阀、胶管阀及隔膜阀等各种阀的使用。

⑥可根据用户要求配置气动、电动装置,满足遥控和程控的需要。

⑦更换零件衬里材质可适用于各种介质。

气动衬氟蝶阀主要零部件材料

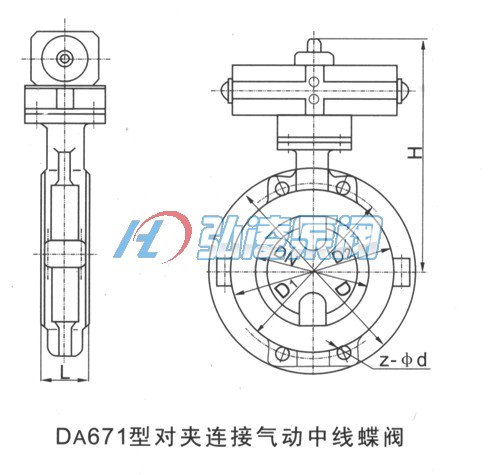

气动衬氟蝶阀结构示意图：

气动衬氟蝶阀主要外形和连接尺寸：

气动衬氟蝶阀使用说明及维护：

1、气动衬氟蝶阀注脂时，常常忽视注脂量的问题。注脂枪加油后，操作人员选择阀门和注脂联结方式后，进行注脂作业。存在着二种情况：一方面注脂量少注脂不足，密封面因缺少润滑剂而加快磨损。另一方面注脂过量，造成浪费。在于没有根据气动衬氟蝶阀类型类别，对不同的阀门密封容量进行精确的计算。可以以阀门尺寸和类别算出密封容量，再合理的注入适量的润滑脂。　　

2、气动衬氟蝶阀注脂时，常忽略压力问题。在注脂操作时，注脂压力有规律地呈峰谷变化。气动衬氟蝶阀压力过低，密封漏或失效,压力过高，注脂口堵塞、密封内脂类硬化或密封圈与阀球、阀板抱死。通常注脂压力过低时，注入的润滑脂多流入阀腔底部，一般发生在小型闸阀。而注脂压力过高，一方面检查注脂嘴，如是脂孔阻塞判明情况进行更换；另一方面是脂类硬化，要使用清洗液，反复软化失效的密封脂，并注入新的润滑脂置换。此外，密封型号和密封材质，也影响注脂压力，不同的密封形式有不同的注脂压力，一般情况硬密封注脂压力要高于软密封。　　

3、气动衬氟蝶阀注脂时，注意阀门在开关位的问题。球阀维护保养时一般都处于开位状态，特殊情况下选择关闭保养。其他阀门也不能一概以开位论处。闸阀在养护时则必须处于关闭状态，确保润滑脂沿密封圈充满密封槽沟，如果开位，密封脂则直接掉入流道或阀腔，造成浪费。　　

4、气动衬氟蝶阀注脂时，常忽略注脂效果问题。注脂操作中压力、注脂量、开关位都正常。但为确保阀门注脂效果，有时需开启或关闭阀门，对润滑效果进行检查，确认阀门阀球或闸板表面润滑均匀。　　

5、注脂时，要注意阀体排污和丝堵泄压问题。阀门打压试验后，密封腔阀腔内气体和水分因环境温度升高而升压，注脂时要先进行排污泄压，以利于注脂工作的顺利进行。注脂后密封腔内的空气和水分被充分置换出来。及时泄掉气动衬氟蝶阀腔压力，也保障了阀门使用安全。注脂结束后，一定要拧紧排污和泄压丝堵，以防意外发生。　　

6、注脂时，要注意出脂均匀的问题。正常注脂时，距离注脂口*近的出脂孔先出脂，然后到低点，*后是高点，逐次出脂。如果不按规律或不出脂，证明存在堵塞，及时进行清通处理。　　

7、气动衬氟蝶阀注脂时也要观察气动衬氟蝶阀通径与密封圈座平齐问题。例如球阀，如果存在开位过盈，可向里调整开位限位器，确认通径平直后锁定。调整限位不可只追求开或关一方位置，要整体考虑。如果开位平齐，关不到位，会造成气动衬氟蝶阀关不严。同理，调整关到位，也要考虑开位相应的调整。确保阀门的直角行程。　　

8、注脂后，一定封好注脂口。避免杂质进入，或注脂口处脂类氧化，封盖要涂抹防锈脂，避免生锈。以便下一次操作时应用。　　

9、气动衬氟蝶阀注脂时，也要考虑在今后油品顺序输送中具体问题具体对待。鉴于柴油与汽油不同的品质，应考虑汽油的冲刷和分解能力。在以后阀门操作，遇到汽油段作业时，及时补充润滑脂，防止磨损情况发生。　　

10、注脂时，不要忽略阀杆部位的注脂。阀轴部位有滑动轴套或填料，也需要保持润滑状态，以减小操作时的摩擦阻力，如不能确保润滑，则电动操作时扭矩加大磨损部件，手动操作时开关费力。　　

11、有些球阀阀体上标有箭头，如果没有附带英文FIOW字迹，则为密封座作用方向，不作为介质流向参考，阀门自泄方向相反。通常情况下，双座密封的球阀具有双向流向。　

12、气动衬氟蝶阀维护时，也要注意电动头及其传动机构中进水问题。尤其在雨季渗入的雨水。一是使传动机构或传动轴套生锈，二是冬季冻结。造成电动阀操作时扭矩过大，损坏传动部件会使电机空载或超扭矩保护跳开无法实现电动操作。传动部件损坏，手动操作也无法进行。在超扭矩保护动作后，手动操作气动衬氟蝶阀也同样无法开关，如强行操作，将损坏内部合金部件。
