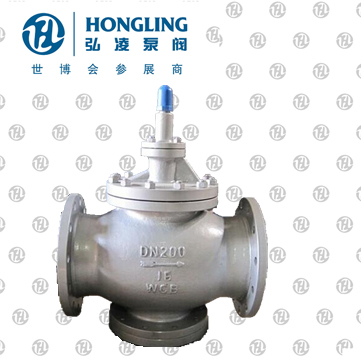

高灵敏度大流量蒸汽减压阀
产品型号：YGa43H/Y
发布时间：2008-5-23
YGa43H/Y高灵敏度大流量蒸汽减压阀主要用于蒸汽管路，适用于进口压力变化大，流量变化大的蒸汽管路。
下一个产品：弹簧薄膜式减压阀
上一个产品：内螺纹高灵敏度蒸汽减压阀
相关产品:
高灵敏度大流量蒸汽减压阀详细说明：
YGa43H/Y高灵敏度大流量蒸汽减压阀属于先导活塞式减压阀。YGa43H/Y高灵敏度大流量蒸汽减压阀由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
YGa43H/Y高灵敏度大流量蒸汽减压阀的工作原理：YGa43H/Y高灵敏度大流量蒸汽减压阀是通过调节，将进口压力减至某一需要的出口压力，并依靠介质本身的能量，使出口压力自动保持稳定的阀门。从流体力学的观点看，减压阀是一个局部阻力可以变化的节流元件，即通过改变节流面积，使流速及流体的动能改变，造成不同的压力损失，从而达到减压的目的。然后依靠控制与调节系统的调节，使阀后压力的波动与弹簧力相平衡，使阀后压力在一定的误差范围内保持恒定。
YGa43H/Y高灵敏度大流量蒸汽减压阀的产品特点：YGa43H/Y高灵敏度大流量蒸汽减压阀在普通减压阀基础上做了以下改进，加大了活塞面积，改变了节流结构，改变了密封形式，改进了导阀结构和调节弹簧形式，从而从以下几方面提高了产品的性能。 ①提高了对出口压力变化的传感效能，提高了灵敏度，大大降低了因上游压力变化，流量变化等因素引起的压力偏差。 ②改善了流线分布，降低了噪声。③改进了密封面结构，延长了密封面寿命。 本产品主要用于蒸汽管路，适用于进口压力变化大，流量变化大的蒸汽管路。
YGa43H/Y高灵敏度大流量蒸汽减压阀主要用于蒸汽管路，适用于进口压力变化大，流量变化大的蒸汽管路。
高灵敏度大流量蒸汽减压阀产品性能参数：
| YGa43H/Y高灵敏度大流量蒸汽减压阀性能参数 | ||||||
| 公称压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 壳体试验压力(Mpa)* | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
| 密封试验压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| *高进口压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 出口压力范围(Mpa) | 0.04-1.0 | 0.05-1.6 | 0.08-2.5 | 0.2-3.5 | 0.5-3.5 | 0.5-4.5 |
| 压力特性偏差(Mpa)△P2P | GB12246-1989 | |||||
| 流量特性偏差(Mpa)P2G | GB12246-1989 | |||||
| *小压差(Mpa) | 0.07 | 0.1 | 0.15 | 0.4 | 0.5 | 0.8 |
| 渗漏量 | GB12245-1989 | |||||
高灵敏度大流量蒸汽减压阀流量系数：
| YGa43H/Y高灵敏度大流量蒸汽减压阀流量系数(Cv)： | ||||||||||||
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 |
高灵敏度大流量蒸汽减压阀产品零部件材料：
| 零件名称 | 零件材料 |
| 阀体阀盖底盖 | WCB |
| 阀座阀瓣 | 2Cr13 |
| 缸套活塞 | 铝铁青铜 |
| 膜片 | 1Cr18Ni9 |
| 活塞环 | 合金铸铁/对位聚苯 |
| 导阀座导阀杆 | 2Cr13 |
| 主阀弹簧 | 50CrVA |
| 导阀主弹簧 | 50CrVA |
| 调节弹簧 | 60Si2Mn |
高灵敏度大流量蒸汽减压阀产品外形及结构尺寸1.6~4.0MPa:
| 公称通径DN | 外形尺寸 | |||
| L | H | Hl | ||
| 1.6~2.5MPa | 4.0MPa | |||
| 15 | 160 | 180 | 265 | 85 |
| 20 | 160 | 180 | 265 | 85 |
| 25 | 180 | 200 | 280 | 95 |
| 32 | 200 | 220 | 280 | 95 |
| 40 | 220 | 240 | 290 | 105 |
| 50 | 250 | 270 | 300 | 130 |
| 65 | 280 | 300 | 315 | 145 |
| 80 | 310 | 330 | 330 | 170 |
| 100 | 350 | 380 | 405 | 200 |
| 125 | 400 | 450 | 450 | 225 |
| 150 | 450 | 500 | 485 | 265 |
| 200 | 500 | 550 | 570 | 290 |
| 250 | 650 | 640 | 325 | |
| 300 | 800 | 740 | 360 | |
| 350 | 850 | 810 | 395 | |
| 400 | 900 | 950 | 430 | |
| 500 | 950 | 1080 | 500 | |
高灵敏度大流量蒸汽减压阀产品外形及结构尺寸4.0~6.4MPa:
| 公称通径DN | 外形尺寸 | |||
| L | H | Hl | ||
| 6.4MPa | 10.0/16.0MPa | |||
| 15 | 180 | 180 | 280 | 100 |
| 20 | 180 | 200 | 280 | 100 |
| 25 | 200 | 220 | 300 | 115 |
| 32 | 220 | 230 | 300 | 115 |
| 40 | 240 | 240 | 315 | 130 |
| 50 | 270 | 300 | 340 | 135 |
| 65 | 300 | 340 | 355 | 150 |
| 80 | 330 | 360 | 370 | 175 |
| 100 | 380 | 450 | 205 | |
| 125 | 450 | 510 | 235 | |
| 150 | 500 | 555 | 275 | |
| 200 | 550 | 640 | 300 | |
| 250 | 650 | 720 | 335 | |
| 300 | 800 | 830 | 375 | |
| 350 | 850 | 880 | 410 | |
| 400 | 900 | 1020 | 445 | |
| 500 | 950 | 1080 | 515 | |
