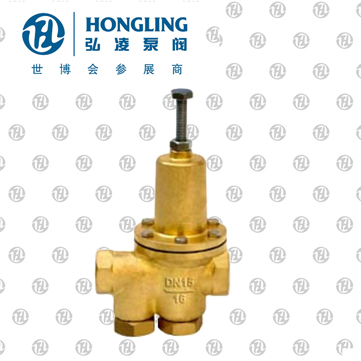

直接作用薄膜式弹簧减压阀
产品型号：200P
发布时间：2008-5-23
直接作用薄膜式弹簧减压阀主要由膜片、调节弹簧、阀座、阀瓣等零件组成，利用膜片传感下游压力变化，驱动阀瓣，改变和控制阀门开度实现减压稳压功能。通过调节调节螺栓调定弹簧压力设定出口压力。
下一个产品：直接作用薄膜式支管式减压阀
上一个产品：内螺纹活塞式蒸汽减压阀
相关产品:
200P水用减压阀结构特点和用处：
直接作用薄膜式弹簧减压阀主要由膜片、调节弹簧、阀座、阀瓣等零件组成，利用膜片传感下游压力变化，驱动阀瓣，改变和控制阀门开度实现减压稳压功能。通过调节调节螺栓调定弹簧压力设定出口压力。 直接作用薄膜式减压阀减压、稳压动作平稳灵敏。适用于高层建筑及单元供水管路和用于水力控制阀的配套导阀。
200P水用减压阀主要技术参数和性能指标
| 公称压力（Mpa） | 1.0 | 1.6 |
| 壳体试验压力（Mpa）* | 1.5 | 2.4 |
| 密封试验压力（Mpa） | 1.0 | 1.6 |
| *高进口压力（Mpa） | 1.0 | 1.6 |
| 出口压力范围（Mpa） | 0.09-0.8 | 0.1-1.2 |
| 压力特性偏差（Mpa）△P2P | GB12244-1989 | |
| 流量特性偏差（Mpa）△P2G | GB12244-1989 | |
| 渗漏量 | 0 | |
| 工作温度 | 0℃-80℃ | |
| *：壳体试验不包括膜片、阀盖。 | ||
200P水用减压阀主要零件材料：
| 零件名称 | 零件材料 |
| 阀体 阀盖 | 铜合金 |
| 阀座 | H62 |
| 阀瓣 | H62 |
| 阀杆 | H62 |
| O型圈 | 丁腈橡胶 |
| 密封圈 | 丁腈橡胶 |
| 膜片 | 夹织物丁腈橡胶 |
| 调节弹簧 | 60Si2Mn |
| 过滤器 | 不锈钢 |
200P水用减压阀流量系数（Cv）：
| DN | 15（1/2"） | 20（3/4"） | 25（1"） | 32（1-1/4"） | 40（1-1/2"） | 50（2"） |
| Cv | 0.5 | 0.6 | 1.2 | 1.8 | 3.0 | 5.0 |
200P水用减压阀结构图：
200P水用减压阀连接尺寸：
| DN | G | L | H1 | H | D |
| 15（1/2"） | G1/2" | 112 | 40 | 150 | 75 |
| 20（3/4"） | G3-4" | 140 | 55 | 190 | 90 |
| 25（1"） | G1" | 140 | 55 | 195 | 90 |
| 32（1-1/4"） | G1-1/4" | 165 | 55 | 212 | 98 |
| 40（1-1/2"） | G1-1/4" | 190 | 55 | 215 | 98 |
| 50（2"） | G2" | 200 | 65 | 265 | 120 |
连接形式：内螺纹连接
