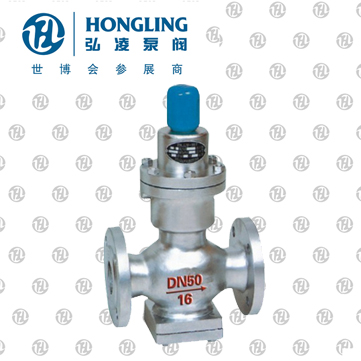

波纹管减压阀结构特点和用途：
波纹管减压阀主要由波纹管、调节弹簧、阀座、阀瓣等零件组成利用波纹管传感阀门下游压力驱动阀瓣，改变和控制阀门开度实现减压稳压功能。通过调节调节螺栓设定出口压力。
调压、稳压动作灵敏平衡，适用于气体和液体介质的管路使用。
①为了操作和维护方便，该波纹管减压阀一般直立安装在水平管道上，横向安装须特别说明。
②安装时应注意使管路中介质的流向与波纹管减压阀休上所示箭头的方向一致。
③为了防止波纹管减压阀后压力超压，应在离阀出口不少于4M处安装一个安全阀。
波纹管减压阀主要技术参数和性能指标:
| 公称压力（Mpa） | 0.6 | 1.0 | 1.6 |
| 壳体试验压力（Mpa）* | 0.9 | 1.5 | 2.4 |
| 密封试验压力（Mpa） | 0.6 | 1.0 | 1.6 |
| *高进口压力（Mpa） | 0.6 | 1.0 | 1.6 |
| 出口压力范围（Mpa） | 0.05-0.4 | 0.1-0.8 | 0.1-1.0 |
| 压力特性偏差（Mpa）△P2P | GB12244-1989 | ||
| 流量特性偏差（Mpa）△P2G | GB12244-1989 | ||
| *小压差（Mpa） | 0.1 | 0.15 | 0.15 |
| 渗漏量 | GB12245-1989 | ||
| *：壳体试验不包括波纹管，壳体耐压试验时，必须取下波纹管组件后进行。 | |||
波纹管减压阀主要零件材料：
| 零件名称 | 零件材料 |
| 阀体 阀盖 | WCB |
| 底盖 | WCB |
| 阀座 阀瓣 | 2Cr13 |
| 波纹管 | 1Cr18Ni9Ti |
| 波纹管上垫 | 2Cr13 |
| 波纹管下垫 | 2Cr13 |
| 导向座 | 2Cr13 |
| 主阀弹簧 | 50CrVA |
| 调节弹簧 | 60Si2Mn |
波纹管减压阀流量系数（Cv）:
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 |
波纹管减压阀主要外形尺寸：（PN1.6-4.0）
| 公称压力PN（MPa） | 公称通径MPa（mm） | 尺寸(mm) | ||
| L | H | H1 | ||
|
1.0 1.6 |
20 | 140 | 87 | 293 |
| 25 | 160 | 87 | 293 | |
| 32 | 180 | 92 | 293 | |
| 40 | 200 | 100 | 303 | |
| 50 | 230 | 106 | 308 | |
| 65 | 260 | 123 | 310 | |
| 80 | 310 | 140 | 380 | |
| 100 | 350 | 150 | 400 | |
