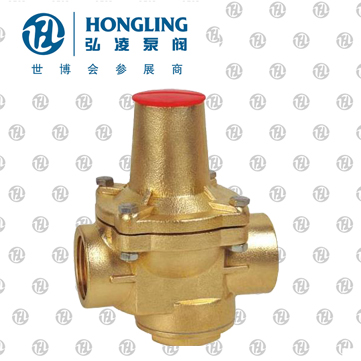

200P可调式减压阀概述：
200P型为内螺纹连接减压阀，具有体型小巧．易于安装等特点，且附有内置式滤网，可方便整体安装作业，避免杂物堵塞使其更加安全可靠。本厂生产的200P型可调式减压阀为一直接作用式可调减压阀．采用隔膜型水力操作方式，可水平或垂直安装于给水、消防系统或其它清水系统中。在一定流量范围内可控制该阀出口压力为一相对固定值。
200P可调式减压阀结构特点和用处
200P型为内螺纹连接减压阀，具有体型小巧．易于安装等特点，且附有内置式滤网，可方便整体安装作业，避免杂物堵塞使其更加安全可靠。 本厂生产的200P型可调式减压阀为一直接作用式可调减压阀．采用隔膜型水力操作方式，可水平或垂直安装于给水、消防系统或其它清水系统中。在一定流量范围内可控制该阀出口压力为一相对固定值。
200P可调式减压阀主要技术参数和性能指标
| 公称压力(Mpa) | 1.0 | 1.6 |
| 壳体试验压力(Mpa)* | 1.5 | 2.4 |
| 密封试验压力(Mpa) | 1.0 | 1.6 |
| *高进口压力(Mpa) | 1.0 | 1.6 |
| 出口压力范围(Mpa) | 0.09-0.8 | 0.1-1.2 |
| 压力特性偏差(Mpa)△P2P | GB12246-1989 | |
| 流量特性偏差(Mpa)△P2G | GB12246-1989 | |
| 渗漏量 | 0 | |
| 工作温度 | 0℃-80℃ | |
200P可调式减压阀主要零件材料
| 零件名称 | 零件材料 |
| 阀体 阀盖 | 铜合金 |
| 阀座 | H62 |
| 阀瓣 | H62 |
| 阀杆 | H62 |
| O型圈 | 丁腈橡胶 |
| 密封圈 | 丁腈橡胶 |
| 膜片 | 夹织物丁腈橡胶 |
| 调节弹簧 | 60Si2Mn |
| 过滤器 | 不锈钢 |
流量系数(Cv)
| DN | 15(1/2") | 20(3/4") | 25(1") | 32(1-1/4") | 40(1-1/2") | 50(2") |
| Cv | 0.5 | 0.6 | 1.2 | 1.8 | 3.0 | 5.0 |
200P可调式减压阀主要参数：
| 型号 | 公称压力PNIMPal |
阀体试验
压力(Mpal |
阀座试验
压力(Mpal) |
*高流速(M/S) | 减压范围 |
| 200P-10T | 10 | 1.5 | 11 | 6 | ≤0.7MPa |
| 200P-16T | 1.6 | 2.4 | 1.76 |
