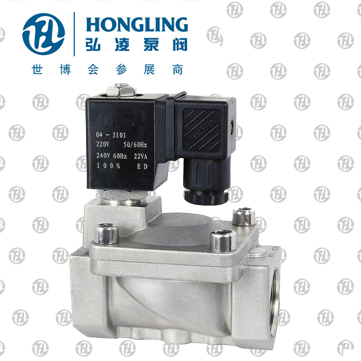

不锈钢常开型二位二通先导式电磁阀

产品型号：SLP

发布时间：2008-6-15

不锈钢常开型二位二通先导式电磁阀体积小,流量大,适用范围广按阀上所表流向箭头,可任意安装;为增强使用寿命,最好线圈向上,水平安装

查看产品实物图

下一个产品：直角式脉冲电磁阀

上一个产品：塑料王电磁阀

分享到：

不锈钢常开型二位二通先导式电磁阀详细说明：

二位通常型电磁阀,断电打开,通电关闭阀体材质为SS316不锈钢 *大耐压:12kgf/cm2 环境温度:0℃～65℃ 产品系列化生产,体积小,流量大,适用范围广按阀上所表流向箭头,可任意安装;为增强使用寿命,*好线圈向上,水平安装电压：AC220V/230V/240V/110V/24V 50/60HZ DC24V/12V +10%到-10%允许波动膜片、密封件，可采用NBR、VITON、EPDM等多种，以适用不同流体的开关控制。

不锈钢常开型二位二通先导式电磁阀性能参数：

接管口径	流量通径 mm	CV值	*小压力	压力差（kgf/cm2）			*大流体温度	线圈配置	功率		线圈等级	外形尺寸长×宽×高 A×B×H	重量KG	订货型号以下表中电压为 220CAC 50/60HZ
				*大工作压力					功率
				空气瓦斯	水热水液体	轻油≤20CST			VA	W
				空气瓦斯	水热水液体	轻油≤20CST			AC220V	DC24V
1/8	3	0.23	0	6	6	5	80	D	22	13	F	41×29×83	0.37	SLP2DF02N1A03
	3	0.23	0	6	6		120	D	22	13	F	41×29×83	0.37	SLP2DF02E1A03
	3	0.23	0	6	6	5	120	D	22	13	F	41×29×83	0.37	SLP2DF02V1A03
1/4	3	0.23	0	6	6	5	80	D	22	13	F	41×29×83	0.36	SLP2DF02N1B03
	3	0.23	0	6	6		120	D	22	13	F	41×29×83	0.36	SLP2DF02E1B03
	3	0.23	0	6	6	5	120	D	22	13	F	41×29×83	0.36	SLP2DF02V1B03
3/8	13	4.5	0.5	8	8	7	80	D	33	32	F	66×48×112	0.95	SLP2DF02N1C13
	13	4.5	0.5	8	8		120	D	33	32	F	66×48×112	0.95	SLP2DF02E1C13
	13	4.5	0.5	8	8	7	120	D	33	32	F	66×48×112	0.95	SLP2DF02V1C13
1/2	13	4.5	0.5	8	8	7	80	D	33	32	F	66×48×112	0.9	SLP2DF02N1D13
	13	4.5	0.5	8	8		120	D	33	32	F	66×48×112	0.9	SLP2DF02E1D13
	13	4.5	0.5	8	8	7	120	D	33	32	F	66×48×112	0.9	SLP2DF02V1D13
3/4	20	7.6	0.5	8	8	7	80	D	33	32	F	75×58×118	1.1	SLP2DF02N1E20
	20	7.6	0.5	8	8		120	D	33	32	F	75×58×118	1.1	SLP2DF02E1E20
	20	7.6	0.5	8	8	7	120	D	33	32	F	75×58×118	1.1	SLP2DF02V1E20
1	25	12	0.5	8	8	7	80	D	33	32	F	96×70×131	1.5	SLP2DF02N1G25
	25	12	0.5	8	8		120	D	33	32	F	96×70×131	1.5	SLP2DF02E1G25
	25	12	0.5	8	8	7	120	D	33	32	F	96×70×131	1.5	SLP2DF02V1G25
11/4	35	22	0.5	8	8	7	80	D	33	32	F	131×96×146	2.8	SLP2DF02N1H35
	35	22	0.5	8	8		120	D	33	32	F	131×96×146	2.8	SLP2DF02E1H35
	35	22	0.5	8	8	7	120	D	33	32	F	131×96×146	2.8	SLP2DF02V1H35
11/2	40	30	0.5	8	8	7	80	D	33	32	F	131×96×146	2.7	SLP2DF02N1J40
	40	30	0.5	8	8		120	D	33	32	F	131×96×146	2.7	SLP2DF02E1J40
	40	30	0.5	8	8	7	120	D	33	32	F	131×96×146	2.7	SLP2DF02V1J40
2	50	48	0.5	8	8	7	80	D	33	32	F	165×120×167	4.6	SLP2DF02N1K50
	50	48	0.5	8	8		120	D	33	32	F	165×120×167	4.6	SLP2DF02E1K50
	50	48	0.5	8	8	7	120	D	33	32	F	165×120×167	4.6	SLP2DF02V1K50
法兰4孔	25	12	0.5	8	8	7	80	D	33	32	F	134×100×160	2.9	SLP2DF02N3F25
	25	12	0.5	8	8		120	D	33	32	F	134×100×160	2.9	SLP2DF02E3F25
	25	12	0.5	8	8	7	120	D	33	32	F	134×100×160	2.9	SLP2DF02V3F25
法兰4孔	30	22	0.5	8	8	7	80	D	33	32	F	160×135×175	5.2	SLP2DF02N3F35
	30	22	0.5	8	8		120	D	33	32	F	160×135×175	5.2	SLP2DF02E3F35
	30	22	0.5	8	8	7	120	D	33	32	F	160×135×175	5.2	SLP2DF02V3F35
法兰4孔	40	30	0.5	8	8	7	80	D	33	32	F	160×145×180	5.5	SLP2DF02N3F40
	40	30	0.5	8	8		120	D	33	32	F	160×145×180	5.5	SLP2DF02E3F40
	40	30	0.5	8	8	7	120	D	33	32	F	160×145×180	5.5	SLP2DF02V3F40
法兰4孔	50	48	0.5	8	8	7	80	D	33	32	F	200×160×207	8.1	SLP2DF02N3F50
	50	48	0.5	8	8		120	D	33	32	F	200×160×207	8.1	SLP2DF02E3F50
	50	48	0.5	8	8	7	120	D	33	32	F	200×160×207	8.1	SLP2DF02V3F50

不锈钢常开型二位二通先导式电磁阀线圈参数表:

线圈型式和编号	电压	功率					所配电磁阀
		50HZ VA		60HZ VA		直流
		起动	保持	起动	保持	W
D04-3101 N04-3101	AC220V	55	22	55	18	--------	SLP常闭系列
D04-3102 N04-3102	AC110V	55	22	55	18
D04-3104 N04-3104	AC24V	45	18	45	15
DC24V	----------------------------------------				13
D04-3107 N04-3107	----------------------------------------				DC12V	13
D04-4101 N04-4101	AC220V	82	33	82	28	--------	SLP常开系列
D01-4102 N01-4102	AC110V	82	33	82	28	--------
D03-5101 N03-5101	DC24V	----------------------------------------				32
D03-5102 N03-5102	DC12V	----------------------------------------				28.5
