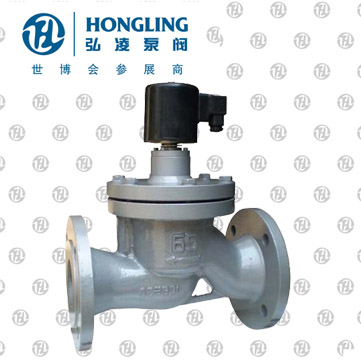

中温蒸汽电磁阀

产品型号：ZCZP

发布时间：2008-6-15

ZCZP中温蒸汽电磁阀适用于以水或液体为工作介质，可自动化控制水、油、液体等工作介质管路的通断。由于本阀采用橡胶密封，故对工作介质清洁度大减低，具有启闭迅速，可靠性高等特点。

查看产品实物图

下一个产品：专用潜水电磁阀

上一个产品：防爆电磁阀

分享到：

ZCZP中温蒸汽电磁阀用途

ZCZ;CZP中温蒸汽电磁阀适用范围于以蒸汽为加热介质，进行温度自动控制的执行机构。可对蒸汽加热器、散热器、干燥器等蒸汽设备及各类温度自控仪、蒸汽定型机、蒸染机、蒸汽回潮机等成套设备的锅炉蒸汽管道进行二位式自动控制和远程控制区。ZCZP蒸汽电磁阀广泛应用于染化、纺织、印染、食品、医药、卷烟、水泥制品、石油化工、冶金等部门的自控系统。

ZCZP中温蒸汽电磁阀主要特点

耐热：电磁部分、密封件部分用特种耐调温电工材料和密封材料，并应用了各种隔热措施。

耐磨：选材合理，阀杯和导向套间巧妙地利用流体的润滑作用，减少磨损

耐冷凝：蒸汽管道的冷凝水是影响蒸汽电磁阀动作的重要因素，本阀则不受冷凝水影响。

ZCZ;CZP中温蒸汽电磁阀是由副阀和主阀两大部件构成的先导式二次开阀的电磁阀。是靠副阀的启闭来控制主阀的通断。根据断电时所处开关状态的不同，可分为常闭电磁阀和常开电磁阀。常闭电磁阀，在断电常位时，副阀口封闭，主阀呈断路，当电讯号进入导阀线圈时，活动铁芯受电磁力作用吸上打开副阀口，主阀阀杯内压力迅速消失，介质压力将主阀阀杯托上，开启主阀口，工作介质硬可流通。但当电讯号消失时，活动铁芯复位，封闭住副阀口，工作介质自平衡孔进入阀杯内，当压力趋于平衡时，靠主阀弹簧、阀杯自重及介质压力使阀杯下移，严密封住主阀口，阀又呈关闭状态。常开电磁阀，在断电常位时，由弹簧作用，副阀口打开，主阀流通。当电讯号进入副阀线圈时，活动铁芯受电磁作用吸下，副阀口封闭，工作介质经平衡孔进入阀杯内，当压力趋于平衡时，靠主阀弹簧、阀杯自重及介质压力使阀杯下移，严密封主阀口，阀门呈关闭状态。当主阀断电时，电磁力消失，副阀打开，主阀杯内压力迅速消失，介质压力将主阀阀杯托上，开启主阀口，介质流通，阀呈开启状态。

ZCZP中温蒸汽电磁阀主要参数

项目	说明
工作介质	蒸汽及其它无腐蚀性气体
介质温度（℃）	≤200
公称压力（MPa）	1.6
工作压差（MPa）	0.05～1.6					0.10～1.6
电源电压	AC220V其余规格可作特殊订货
使用寿命（万次）	≥10			≥5				≥3
公称通径（mm）	15	20	25	32	40	50	65	80	100	125	150
额定流量系数（KV）	2.8	5	8.5	12	18	28	45	70	110	180	250
泄漏量（ml/min）	1.5			3		4.5	6	9	17	28	40
功耗	50VA
防爆标志	DIIBT4
防爆证编号	CE991010
出线口接头	内螺纹M20×1.5
环境温度	-40～+60℃

ZCZP中温蒸汽电磁阀安装尺寸

公称通径 DN	内螺纹连接		法兰连接
	外形尺寸	内螺纹	外形尺寸		法兰尺寸
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	148	92	1/2	176	130	65	65	46	14	2	4-Φ14
20	148	92	3/4	181	150	105	75	56	16	2	4-Φ14
25	148	110	1	210	160	115	85	65	16	3	4-Φ14
32	182	120	11/4	221	180	140	100	76	18	3	4-Φ18
40	182	140	11/2	230	200	150	110	84	18	3	4-Φ18
50	192	162	2	252	230	165	125	99	20	3	4-Φ18
65				265	290	185	145	118	20	3	4-Φ18
80				276	310	200	160	132	20	3	8-Φ18
100				373	350	220	180	156	22	3	8-Φ18
125				416	400	250	210	184	22	3	8-Φ18
150				440	480	285	240	211	24	3	8-Φ22
