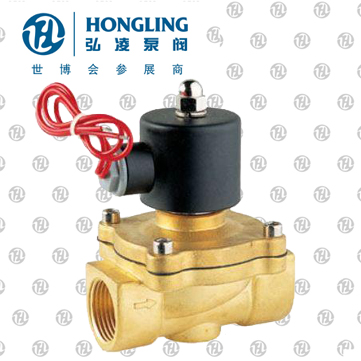

两口两位直动式电磁阀
产品型号：2W
发布时间：2008-6-15
2W系列电磁阀，阀体采用锻压成型，内件不锈钢制作，用于管路中对液体，气体介质通断的自动控制。
下一个产品：二位二通先导式电磁阀
上一个产品：二位二通蒸汽电磁阀
相关产品:
2W铜系列两口两位直动式电磁阀详细说明：
直复动连结膜片式通电闭型 阀体为精密铸造 可无压差下，直接操作 额定电压：AC110V/220V/DC24V（50/60HZ） 电压允许差：±10%，DC电压允许误差：±10% 不适合用流体 温度高时为液态，冷却时为固态 腐蚀性流体 黏度超过20cst以上流体
2W铜系列两口两位直动式电磁阀注意事项
安装前管路内杂质，必须先清理干净 为了延长使用寿命，应于电磁阀前端安装Y型过滤器
2W铜系列两口两位直动式电磁阀外形尺寸：
| 型号 | L mm | H mm | 接管螺纹 |
| 2W025-06BH | 40.5 | 110 | PT1/8" |
| 2W025-08BH | 40.5 | 110 | PT1/4" |
| 2W040-10BH | 52.5 | 115 | PT3/8" |
| 2W160-10BH | 69 | 135 | PT3/8" |
| 2W160-15BH | 69 | 135 | PT1/2" |
| 2W200-20BH | 73 | 142 | PT3/4" |
| 2W250-25BH | 99 | 150 | PT1" |
| 2W350-35BH | 112 | 186 | PT11/4" |
| 2W400-40BH | 123 | 197 | PT11/2" |
| 2W500-50BH | 168 | 225 | PT2" |
| 2W250-25FBH | 135 | 160 | 法兰4孔连接 |
| 2W350-35FBH | 152 | 230 | 法兰4孔连接 |
| 2W400-40FBH | 152 | 240 | 法兰4孔连接 |
| 2W500-50FBH | 200 | 270 | 法兰4孔连接 |
两口两位直动式电磁阀适用工况：
| 型号 | 2W025-06BH | 2w025-08BH | 2W040-10BH | 2W160-10BH | 2W160-15BH | 2W200-20BH | 2W250-25BH | 2W250-35BH | 2W400-40BH | 2W500-50BH |
| 使用流体 | 空气、水、油、瓦斯 | |||||||||
| 动作方式 | 直动式 | |||||||||
| 型式 | 常开式 | |||||||||
| 流量孔径mm | 2.5 | 4 | 16 | 20 | 25 | 35 | 40 | 50 | ||
| CV值 | 0.23 | 0.6 | 4.8 | 7.6 | 12 | 24 | 29 | 48 | ||
| 接管口径 | 1/8" | 1/4" | 3/8" | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" |
| 使用流体粘滞度 | 20CTS以下 | |||||||||
| 使用压力kgf/cm2 | 水:0～5 空气:0～5 油:0～5 | |||||||||
| 工作温度 | -5～80℃ | |||||||||
| 使用电压范围 | ±10% | |||||||||
| 本体材质 | 不锈钢（SUS304） | |||||||||
| 油封材质 | NBR或VITON | |||||||||
