电动O型调节球阀

产品型号：ZDJR,ZDRO

发布时间：2009-5-20

电动O型调节阀是一种转为90 0 的旋转类型调节阀，密封性能优良，流通能力大，流阻系数小，结构简单、维修方便、使用寿命长，配用KDJ-Ⅱ、Ⅲ执行器引配日本工装、西德欧姆龙等高性能执行机构。

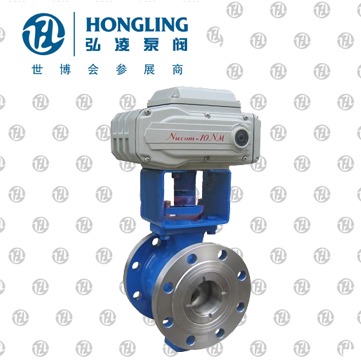

查看产品实物图

下一个产品：气动O型切断球阀

上一个产品：气动保温球阀

分享到：

相关产品:

保温球阀气动三通球阀蜗轮固定球阀电动对夹式球阀全锻钢高压硬密封球阀精小型气动O型切断球阀电子式电动O型球阀气动O型切断球阀电动O型调节球阀气动保温球阀衬氟球阀外螺纹球阀不锈钢法兰球阀高压焊接球阀广式内螺纹球阀三通四密封球阀三片式承插焊球阀法兰三通球阀广式法兰球阀法兰放料球阀锻钢硬密封球阀三片式对焊球阀三片式法兰球阀三片式球阀二片式球阀一片式球阀对夹式薄型球阀电动三通球阀保温缩径球阀超薄型对夹保温球阀对夹式保温球阀气动固定球阀蜗轮浮动法兰球阀螺纹不锈钢三通球阀不锈钢整体高温球阀气动浮动不锈钢球阀电动硬密封V型调节球阀电动固定球阀锻钢固定球阀

电动O型调节球阀概述：

ZJKR、ZDJR系列电动O型调节阀是一种转为90 0 的旋转类型调节阀，密封性能优良，流通能力大，流阻系数小，结构简单、维修方便、使用寿命长，配用KDJ-Ⅱ、Ⅲ执行器引配日本工装、西德欧姆龙等高性能执行机构。产品机通常用于密封要求严格的场合，除控制气体、液体、蒸气介质外，还适宜控制污水和含有纤维杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。

电动O型调节球阀主要技术参数和性能指标：

公称通径mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
额定流量系数Kv	17	33	62	95	146	323	350	439	810	1205	1912	3014	4306	6540	8750	11800
公称压力	PN1.6,6.4MPa
连接型式	法兰连接，按JB79-59标准
球阀转角	90 0
阀体材料	铸钢，铸不锈钢
适用温度℃	-40～+180（常温型）、-40～+450（中温型）
执行机构	DJK-Ⅱ、Ⅲ型PS AUTOMATION CMBH、LNAR-KOSO、Unic-Z电动执行机构
输入信号	0～10mA 4～20mA 1～5V DC
基本误差	≤全行程的±2.5％
回差	≤全行程的2.0％
死区	≤全行程的3.0％
泄漏量	软密封，JB/T7378-94表二的V级　硬密封，JB/T7378-94表2的IV级 JB/T7378-94标准表2见附表

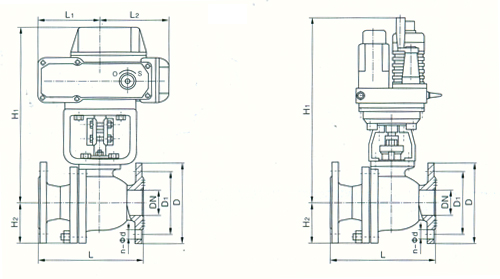

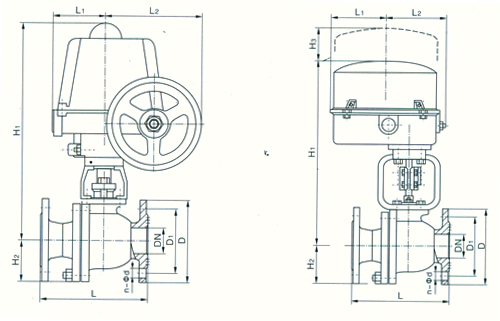

电动O型调节球阀结构尺寸图

电动O型调节球阀外形及连接尺寸

ZKJR-16型

公称通径DN	L	H 1	H 2	D	D 1	n-d
25	150	470	58	115	85	4-18
32	165	490	68	135	100	4-18
40	180	500	73	145	110	4-18
50	200	620	80	160	125	4-18
65	220	630	90	180	145	4-18
80	240	650	98	195	160	8-18
100	280	685	120	215	180	8-18
125	320	730	140	245	210	8-18
150	360	880	167	280	240	8-23
200	450	970	210	335	295	12-23
250	600	1020	335	405	355	12-25
300	700	1310	385	460	410	12-25
350	800	1355	420	520	470	16-25
400	900	1405	470	580	525	16-30

电动O型调节球阀电子式内伺服ZDJR-16型

公称通径 DN	PS ATUOMATION CMBH			LNAR-KOSK			Unic-Z
公称通径 DN	H 1	L 1	L 2	H 1	L 1	L 2	H 1	L 1	L 2
25	358	182	90	291	56	225	247	98	110
32	376	182	90	309	56	225	265	98	110
40	384	182	90	317	56	225	273	98	110
50	443	182	90	376	56	225	332	98	110
65	531	210	105	426	56	255	342	123	133
80	561	210	105	441	56	255	357	123	133
100	654	252	131	461	56	255	379	123	133
125	701	252	131	560	68	270	426	123	133
150	721	252	131	580	68	270
200	791	252	131	705	80	335
