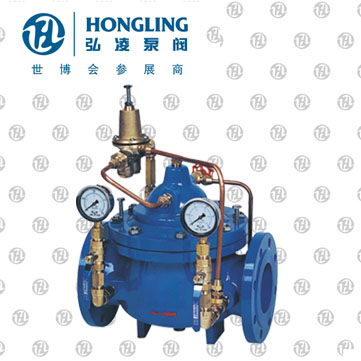

紧急关闭阀

产品型号：900X

发布时间：2009-9-9

900X紧急关闭阀用于生活供水和消防供水并联供水系统中，正常情况供生活用水，当火灾发生时消防用水时，阀门自动关闭生活用水，确保足够的消防用水。

查看产品实物图

下一个产品：压差旁通阀

上一个产品：过滤活塞式预防水击泄放阀

分享到：

900X紧急关闭阀用途

900X紧急关闭阀用于生活供水和消防供水并联供水系统中，正常情况供生活用水，当火灾发生时消防用水时，阀门自动关闭生活用水，确保足够的消防用水。当消防停止用水时压力减少，阀门自动恢复生活用水，该阀使系统无须另设专门的消防单独供水管网，大大地节省了工程建设成本和日常的用水量。该阀控制灵敏、安全可靠、调试简单、使用寿命长。

900X紧急关闭阀设计标准

结构长度标准：GB/T12221-2005

连接法兰标准：GB/T9113

压力温度等级：GB/T12224-2005

试验检验标准：GB/T13927-2008

900X紧急关闭阀工作原理

紧急关闭阀是水力控制阀中的一种。是由主阀、节流阀、导阀、压力表以及接管等其他管件组成。当主阀进口压力低于导阀设定的压力时，导阀此时处于开通状态，主阀上盖腔内压力与主阀出口压力相等，进口与出口存在压差，水流经阀口由出口流出。当消防泵起动，或变频泵压力升高，超过导阀设定压力时，由主阀进口通向导阀控制管压力升高，作用在弹簧上的压力增大，向下压紧，带动阀芯下移，使导阀关闭，此时主阀进口压力通过节流阀不断补充到主阀阀盖上腔，因阀瓣受到的向下的压力大于向上的推力，主阀关闭。请大家注意的关键点是，进口压力小于设定压力该阀一直处于开启状态，进口压力大于设定压力，该阀处于关闭状态。现在有很多设计人员误以为只要装了紧急关闭阀，它就会关，不用讲什么条件，那就错了。该阀适用于生活小区中消防用于水与生活用水并联的供水系统中。当消防用水时，阀门自动紧急关闭，切断生活用水保证消防用水。当消防结束时，阀门自动打开，恢复生活供水比传统的消防单独供水更能节约成本。紧急关闭阀前要安装过滤器，并应便于排污的要求。

900X紧急关闭阀主要技术参数

公称压力(Mpa)	壳体试验压力(MPa)	密封试验压力(MPa)	适用介质	介质温度(℃)
1.0	1.5	1.1	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75

900X紧急关闭阀主要零件材料

零件名称	零件材料
阀体阀盖	WCB
阀座阀盘	铜合金
密封圈 O型圈	丁腈橡胶
阀杆	2Cr13
弹簧	50CrVA
针型阀	铜合金
球阀	铜合金
浮球阀	铜合金
微型过滤器	不锈钢

900X紧急关闭阀连接尺寸：

DN	L	A	A1	H	H1	F	D（mm）			D1（mm）			D2（mm）			n-Φd
DN	mm	mm	mm	mm	mm	mm	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5
20	180	292	136	342	247	116	105	105	105	75	75	75	58	58	56	4-13.5	4-13.5	4-14
25	180	292	136	342	247	116	115	115	115	85	85	85	68	68	65	4-13.5	4-13.5	4-14
32	180	292	136	342	247	116	140	140	140	100	100	100	78	78	76	4-17.5	4-17.5	4-18
40	240	330	155	395	278	170	150	150	150	110	110	112	88	88	84	4-17.5	4-17.5	4-18
50	240	330	155	395	278	170	165	165	165	125	125	125	102	102	99	4-17.5	4-17.5	4-18
65	250	350	165	405	298	180	185	185	185	145	145	145	122	122	118	4-17.5	4-17.5	8-18
80	285	365	175	430	313	210	200	200	200	160	160	160	133	133	132	8-17.5	8-17.5	8-18
100	360	410	195	510	350	275	220	220	235	180	180	190	158	158	156	8-17.5	8-17.5	8-22
125	400	455	220	560	365	310	250	250	270	210	210	220	184	184	184	8-17.5	8-17.5	8-26
150	455	475	230	585	420	355	285	285	300	240	240	250	212	212	211	8-22	8-22	8-26
200	585	530	255	675	450	460	340	340	360	295	295	310	268	268	274	8-22	12-22	12-26
250	650	623	300	730	470	500	395	405	425	350	355	370	320	320	330	12-22	12-26	12-30
300	800	700	340	760	490	580	445	460	485	400	410	430	370	370	389	12-22	12-26	16-30
350	860	840	415	840	526	640	505	520	555	460	470	490	430	430	448	16-22	16-26	16-33
400	960	880	430	910	570	715	565	580	620	515	525	550	482	482	503	16-26	16-30	16-36
450	1075	930	460	1030	610	780	615	640	670	565	585	600	532	550	548	20-26	20-30	20-36
500	1075	980	490	1135	665	830	670	715	730	620	650	660	585	585	609	20-26	20-33	20-36
600	1230	1060	530	1270	725	920	780	840	845	725	770	770	685	685	720	20-30	20-36	20-39
700	1650	1130	560	1460	865	980	895	910	960	840	840	875	800	800	820	24-30	24-36	24-42
800	1750	1230	610	1640	975	1050	1015	1025	1085	950	950	990	905	905	928	24-33	24-39	24-48

注意事项

第一个问题是单个水箱的补水问题，例：某一住宅区泵房间位于地下，楼高三幢十二层和二幢八层，层高2.8米，生活泵消防泵均是DN80，生活泵扬程53米，消防泵扬程60米、流量10L/S，供水分五路，DN80管进入屋顶水箱。由DN80的水泵同时供五路DN80的水管，因此水压不高，只能勉强进入水箱。紧急关闭阀把压力设定在0.5MPa，同时供五路水，压力不会超过0.5MPa，只能对水箱补水。但是，如果有四个水箱已满，水箱上的液面控制阀关闭，只剩下一个水箱水不满仍需补水，此时压力就会升高，超过0.5MPa，紧急关闭阀就会关闭，剩下的一个水箱就不能补水了。为了让每一个水箱都能顺利补水，就需要把压力稳定在0.45MPa，使之小于0.5MPa，才不会造成关闭。这就需要在生活泵上加一台泄压阀。现在大多数单位，生活泵上不设泄压阀。有的单位使用了电接点压力表，当水压升高超过0.5MPa时自动跳闸，水泵停止运转，这样仍然解决不了单个水箱的补水问题。

第二个问题是当消防泵起动时，所有的紧急关闭阀处于开启状态。DN80水泵分五路DN80水管，此时如果水箱里水不满，水压就上不去，不可能超过0.5MPa，直到水池灌满，液面控制阀关闭，压力才能升高。这里设计者就应考虑增大水泵容量，或者减小水管口径，两者至少应相差二档，如水泵改为DN100，五路水管改为DN65，此时的压力才能超过0.5MPa，起到关闭作用，才能把消防水往大楼里送。再举例，在上海控江路上有一住宅小区DN100消防泵，六路水管DN80，仍然不能关闭，所以水泵和多路供水管应相差二档为宜。

第三个问题是，水泵房的排水系统，泄压阀排出的水应排入消防水池或下水道，不应排在狭小的明沟里。还是举上面的讲述的例子，在调试时五路水管，一路一路逐步关闭，结果水泵里的水抽出来全部由泄压阀泄放在地下室，排水泵远小于消防泵，地下泵房结果被淹。*好的方案是生活泵和消防都采用变频泵，调试时水压恒定不受流量的影响。或者用定量泵加泄压阀也可以，但泄压阀必需用水管联到水池或下水道，下水道口径比进水管大一至二档。紧急关闭阀阀后直通用户的方案比较好。在消防管网和生活管网间宜增加一个防污隔断阀，以防消防水回流污染生活用水。

第四个问题，安装位置的选择。到目前为止，多数用户把紧急关闭阀安装位置放在喑井内。有一家用户把紧急关闭阀设置在楼梯下，放在楼梯下比较合理，便于调试和维修。如放在喑井内应留有足够的维修空间，有的喑井面积只有40×60cm2，而且有1米多深，空间太小维修人员根本无法调试。并且阀的两端没有伸缩节或软接头，如果需拆下维修就无法再装上去。建议喑井面积60×80cm2，深度不宜过深，以井盖加盖后不碰阀门为宜。另外，需加软接头或阀门有一头接弯头。

第五个问题，管路在启用前应冲洗干净。在调试过程中发现紧急关闭阀不能关闭，排除了压力的因素外，怀疑有小石子在阀体内存留，经检查12台阀门多数有小石子存留，其中有两台把阀体的下腔塞满了。所以在安装紧急关闭阀前应清洗管道，才能保证所有的阀门正常工作。
