压差旁通阀

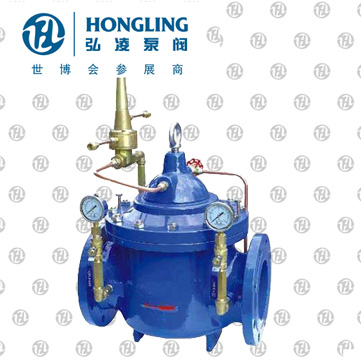

800X压差旁通阀结构特点和用途

800X压差调节阀由主阀、压差控制导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。通过专门设计的导阀控制室，对压力变化信号进行比较，输出主阀开度信号，控制主阀开度，从而控制主阀的进出口压差在设定值上。 压差旁通阀利用水力自力控制，不需要其它装置和能源，保养简便。压差旁通阀广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

800X压差旁通阀工作原理

当主阀进出口间压差变化时，接管A与接管B间压差发生变化，此压差通过接管作用于导阀膜片两侧，改变导阀的开度。压差大时导阀开度大，控制室通过C管的下泄水量增大，主阀控制室压压力下降，主阀开度增大，主阀进出口间压差变小。反之，若主阀进出口间压差变小，则导阀开度变小，主阀控制室压力上升，推动主阀开度减小而使主阀压差增大。这种负反馈作用使主阀进出口间压差稳定在设定值上。  设定针阀开度和导阀弹簧压力可设定主阀进出口间压差。

800X压差旁通阀主要技术参数

800X压差旁通阀主要零件材料

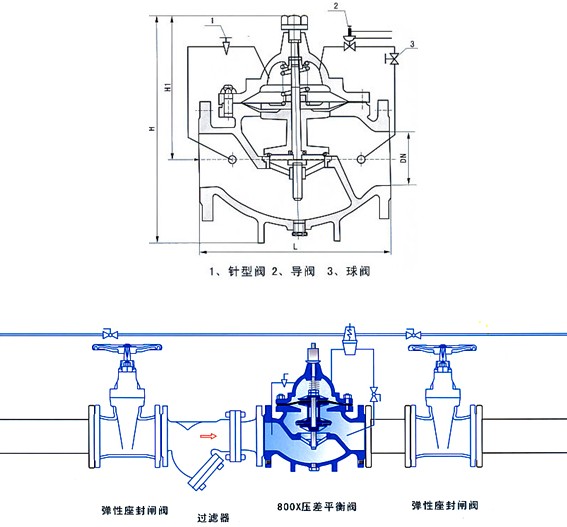

800X压差旁通阀结构尺寸图:

800X压差旁通阀连接尺寸（PN 1.0-2.5MPa）

安装说明

1、装卸：800X压差旁通阀应小心装卸，建议用软的绳索起吊，以免损坏阀及配管，保护涂装层，阀门应小心地放落地下，不能直接落于地面。

2、安装前的检查：在装卸到目的地后，首先按ACOL提供的说明书上的内容检查确认，配管是否正确，连接是否可靠，运输过程中有无对阀门进行损坏，各种零件是否完整。

3、旁通阀安装前应清理管道中的杂质，检查相应的法兰应与阀门的法兰的压力等级，公称通径相一致，以保持管路的畅通。

4、在压差旁通阀前后，应安装两只闸阀，以检测及维修时使用。

5、压差导向阀之感应压力的管道应直接接在供水及回水管道上，以达到能准确反应供回管之间的压差，为安装使用的方便，可在感应管道上装上小球阀。

6、压差向导阀上两个接压口，上面一个口接到回水管道上，下面一个口接到供水管道上。

注意事项

1、800X压差旁通阀不要用于高于公称压力的管道上。

2、800X压差旁通阀不要用于其它不合适推荐的介质上。

3、800X压差旁通阀不要暴露于冰冻的温度下。

4、800X压差旁通阀不能应用于由ACOL推荐的范围之外。
