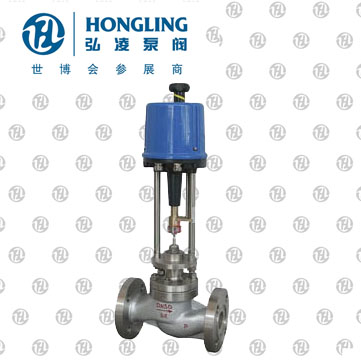

电子式电动双座调节阀
产品型号:ZDLM
发布时间:2010-11-8 23:41:44
ZDLM电子式电动双座调节阀概述
电子式电动双座调节阀是江苏景麦自动化仪表有限公司由3810L型(或PSL系列)直行程电子式电动执行机构和直通双座阀组成。内含饲服功能,接受统一的4-20mA或1-5V·DC的标准信号,将电 流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。座阀有上、下两个阀芯球,流体作用在上、下阀芯上的推力,其方向相反而大小接近,不平衡力很小,允许压差大,额定流量系数比同口径的单座阀大,但该阀的泄漏较单座阀大。适用于对泄露量要求不严格,阀前后压差较大的干净介质场合。
电动双座调节阀工作原理
调节阀用于调节工业自动化过程控制领域中的介质流量、压力、温度、液位等工艺参数。根据自动化系统中的控制信号,自动调节阀门的开度,从而实现介质流量、压力、温度和液位的调节。调节阀通常由电动执行机构或气动执行机构与阀体两部分共同组成。直行程主要有直通单座式和直通双座式两种,后者具有流通能力大、不平衡办小和操作稳定的特点,所以通常特别适用于大流量、高压降和泄漏少的场合。角行程主要有:V型电动调节球阀、电动蝶阀、通风调节阀、偏心蝶阀等。流通能力Cv值是调节阀选型的主要参数之一,调节阀的流通能力的定义为:当调节阀全开时,阀两端压差为0.1MPa,流体密度为1g/cm3时,每小时流径调节阀的流量数,称为流通能力,也称流量系数,以Cv表示,单位为t/h,液体的Cv值按下式计算。根据流通能力Cv值大小查表,就可以确定调节阀的公称通径DN。在现代化工厂的自动控制中,调节阀起着十分重要的作用,这些工厂的生产取决于流动着的液体和气体的正确分配和控制。这些控制无论是能量的交换、压力的降低或者是简单的容器加料,都需要某些*终控制元件去完成。*终控制元件可以认为是自动控制的“体力”。在调节器的低能量级和执行流动流体控制所需的高能级功能之间,*终控制元件完成了必要的功率放大作用。
调节机构主要技术参数
公称通径mm | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
额定流量系数kv |
10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 100 | 1600 | ||
公称压力(MPa) | 1.6 4.0 6.4(常温),4.0 6.4(中温),0.6 4.0 6.4(低温) | |||||||||||||
行程(mm) | 16 | 25 | 40 | 60 | 100 | |||||||||
动作速度mm/s | 2.1 | 3.5 | 1.7 | 3.4 | 2.0 | |||||||||
配用电动执行机构型号 |
361LSA-20 361LXA-20 |
361LSB-30 361LXB-30 |
361LSB-50 361LXB-50 |
361LSC-65 | 361LSC-99 | |||||||||
流量特性 | 直线,等百分比 | |||||||||||||
介质温度℃ | -20℃~+200、-40~+250(常温) -40~+450(中温) -250~-60(低温) | |||||||||||||
法兰尺寸 | 铸铁法兰按JB78-59,铸钢法兰按JB79-59 | |||||||||||||
法兰型式 | 法兰密封型式按JB77-59,铸铁法兰按光滑式,铸钢法兰按凹式,低温按准糟式 | |||||||||||||
阀 体 材 质 |
公 称 压 力 (MPa) |
0.6 | 低温:-250℃~-60℃ ZG1r18Ni9Ti | |||||||||||
1.6 | 常温:-20℃~+200℃ Ht200 | |||||||||||||
4.0 | 常温:-40℃~+200℃ ZG230-450、ZG1Cr18Ni9Ti | |||||||||||||
中温:-40℃~-450℃ ZG230-450、ZG1Cr18Ni9Ti | ||||||||||||||
低温:-250℃~-60℃ ZG1Cr18Ni9Ti | ||||||||||||||
6.4 |
常温:-40℃~+200℃ ZG230-450、ZG1Cr18Ni9Ti | |||||||||||||
中温:-40℃~-450℃ ZG230-450、ZG1Cr18Ni9Ti | ||||||||||||||
低温:-250℃~-60℃ ZG1Cr18Ni9Ti |
执行机构主要技术参数
型号 | 额定输出力N | 速度mm/s | 技术参数 |
361LSA-20 361LXA-20 |
2000 2000 |
2.1 2.1 |
电源:AC220V 50Hz 输入信号:DC4-20mA DC1-5V (信号线用屏蔽线) 输出开度信号:DC4~20mA 上盖防护等级:相当IP55 隔爆标志:ExdⅡBT 4 |
361LSA-30 361LXA-30 |
3000 3000 |
3.5 3.5 |
|
361LSB-50 361LXB-50 |
5000 5000 |
1.7 1.7 |
|
361LSC-65 |
6500 | 2.8 | |
361LSC-99 | 10000 | 2.0 |
ZDLM电子式电动双座调节阀性能指标
项目 | 指标值 | ||
基本误差% | ±2.5 | ||
回差% | 2.5 | ||
死区% | 1.0 | ||
始终点偏差% | 电开 | 始点 | ±2.5 |
终点 | ±2.5 | ||
电关 | 始点 | ±2.5 | |
终点 | ±2.5 | ||
额定行程偏差% | 2.5 | ||
允许泄量L/h | 10 -3 ×阀额定容量 |
ZDLM电子式电动双座调节阀允许压差
公称通径 | 25 | 32 | 40 | 50 | 66 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
允许压差 | ≤公称压力 | 0.4 | 3.4 |
ZDLM电子式电动双座调节阀结构尺寸图
ZDLM电子式电动双座调节阀常、中温型外形尺寸表
公称通径 | L | H1 | H | D | 重量(Kg) | |||||
PN(MPa) | 常温 | 中温 |
PN1.6 MPa |
PN4.0,6.4MPa | ||||||
1.6 | 4.0 | 6.4 | 常温 | 中温 | ||||||
25 | 185 | 190 | 200 | 120 | 680 | 830 | 225 | 26 | 30 | 33 |
32 | 200 | 210 | 210 | 120 | 683 | 834 | 225 | 28 | 31 | 34 |
40 | 220 | 230 | 235 | 140 | 758 | 909 | 225 | 38 | 47 | 51 |
50 | 250 | 255 | 265 | 145 | 768 | 919 | 225 | 41 | 51 | 55 |
65 | 275 | 285 | 295 | 190 | 989 | 1152 | 225 | 61 | 80 | 88 |
80 | 300 | 310 | 320 | 210 | 1022 | 1185 | 225 | 77 | 100 | 110 |
100 | 350 | 355 | 370 | 220 | 1044 | 1207 | 225 | 96 | 120 | 131 |
125 | 410 | 425 | 440 | 270 | 1336 | 1548 | 310 | 160 | 195 | 244 |
150 | 450 | 460 | 475 | 280 | 1358 | 1570 | 310 | 205 | 249 | 269 |
200 | 500 | 560 | 570 | 320 | 1436 | 1648 | 310 | 275 | 402 | 435 |
250 | 640 | 660 | 670 | 450 | 1707 | 1947 | 310 | 485 | 605 | 665 |
300 | 720 | 735 | 750 | 465 | 1767 | 2008 | 310 | 635 | 755 | 825 |
ZDLM电子式电动双座调节阀低温型外形尺寸表
公称通径 | D | Dn | H1 | -100℃ | -200℃ | -250℃ |
重量 (Kg) |
||||
H 2 | H | H 2 | H | H 2 | H | ||||||
25 | 225 | 270 | 290 | 102 | 500 | 1112 | 700 | 1312 | 900 | 1512 | 41 |
32 | 225 | 300 | 310 | 105 | 500 | 1118 | 700 | 1318 | 900 | 1518 | 44 |
40 | 225 | 310 | 340 | 127 | 500 | 1190 | 700 | 1390 | 900 | 1590 | 62 |
50 | 225 | 340 | 370 | 132 | 500 | 1200 | 700 | 1400 | 900 | 1600 | 67 |
65 | 225 | 380 | 410 | 171 | 600 | 1463 | 800 | 1663 | 1000 | 1863 | 100 |
80 | 225 | 410 | 440 | 188 | 600 | 1489 | 800 | 1689 | 1000 | 1889 | 112 |
100 | 225 | 470 | 500 | 200 | 600 | 1505 | 800 | 1705 | 1000 | 1905 | 143 |
125 | 310 | 550 | 590 | 250 | 700 | 1842 | 900 | 2042 | 1100 | 2242 | 229 |
150 | 310 | 600 | 640 | 260 | 700 | 1852 | 900 | 2052 | 1100 | 2252 | 296 |
200 | 310 | 720 | 760 | 300 | 700 | 1892 | 900 | 2092 | 1100 | 2292 | 471 |
