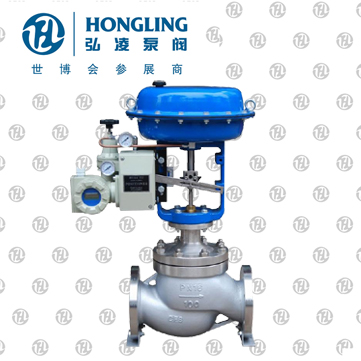

气动套筒调节阀
产品型号:ZJHM型
发布时间:2009-5-20
ZJHM精小型气动套筒调节阀形小、体轻、高性能、大容量,是符合IEC标准的新一代通用调节阀产品。它适用于一般流体介质和工艺条件的生产过程制系统。
下一个产品:卫生型气动不锈钢调节阀
上一个产品:自力式压力调节阀
相关产品:
精小型气动套筒调节阀概述:
ZJHM精小型气动套筒调节阀形小、体轻、高性能、大容量,是符合IEC标准的新一代通用调节阀产品。它适用于一般流体介质和工艺条件的生产过程制系统。 本产品由新型的气动多弹簧薄膜执行机构和低流阻套筒阀组成。
精小型气动套筒调节阀产品特点:
1、采用平衡型芯、不平衡力小,允许压差大,操作稳定。
2、阀芯导向面大,可改善由涡流和冲击引起的振荡,并减少损坏。
3、比普通单双座调节阀噪声降低10bd左右。
4、结构简单,装拆维修方便。
精小型气动套筒调节阀主要技术参数和性能指标
1、ZJHM精小型气动套筒调节阀的调节机构主要技术参数
阀座直径mm | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||||
公称通径mm | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
额定流量 系数kv |
直线 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | |
等百分比 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | ||
公称压力MPa | 0.6 1.6 4.0 6.4 | |||||||||||
行 程mm | 16 | 25 | 40 | 60 | ||||||||
流量特性 | 直线、等百分比 | |||||||||||
介质温度℃ | -20~200(常温型)、-40~+250、-40~250(中温型) | |||||||||||
法兰尺寸 | 法兰密封面型式按JB77-59,其中铸钢法兰按光滑式,铸钢法兰按凹式 | |||||||||||
法兰型式 | 铸铁法兰尺寸按JB79-59,铸钢法兰尺寸按JB79-59 | |||||||||||
阀体 材质 |
PN (MPa) |
0.6,1.6 | HT200 | |||||||||
4.0,6.0 | (ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti | |||||||||||
阀芯材质 | 1Cr18Ni9、0Cr18Ni12Mo2Ti | |||||||||||
上阀盖型式 | 普通式(常温型),热片式(中温型) | |||||||||||
可调比 | 50:1 |
注:可为用户提供ANSI,JPI,JIS法兰的产品,其法兰距按用户需要确定。
2、ZJHM精小型气动套筒调节阀的执行机构主要技术参数
型 号 | ZHA(B)-22 | ZHA(B)-23 | ZHA(B)-34 | ZHA(B)-45 |
有效面积cm 2 | 350 | 350 | 560 | 900 |
行 程mm | 16 | 25 | 40 | 60 |
弹簧范围KPa | 20~100(标准);40~200;80~240;20~60;60~100 |
3、ZJHM精小型气动套筒调节阀的性能指标
项目 | 指标值 | 项目 | 指标值 | ||||
基本误差% | 不带定位器 | ±5.0 |
始 终 点 偏 差 % |
气关 | 不带定位器 | 始点 | ±5.0 |
终点 | ±2.5 | ||||||
带定位器 | ±1.0 | 带定位器 | 始点 | ±1.0 | |||
终点 | ±1.0 | ||||||
回差% | 不带定位器 | 3.0 | 气开 | 不带定位器 | 始点 | ±2.5 | |
终点 | ±5.0 | ||||||
带定位器 | 1.0 | 带定位器 | 始点 | ±1.0 | |||
终点 | ±1.0 | ||||||
死区% | 不带定位器 | 3.0 | |||||
带定位器 | 0.4 | 允许泄漏量L/h |
1×10-3×阀额定 容量 |
||||
额定行程偏差% | ±2.5 |
4、ZJHM精小型气动套筒调节阀的允许压差
开 关 方 式 |
执行 机构 型号 |
弹簧 范围 KPa |
气源 压力 KPa |
需 要 附 件 |
公称通径(阀座直径)mm | |||||||
25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | |||||
气 关 |
ZHA-22 |
20~100 20~100 40~200 |
0.14 0.25 0.40 |
- P P或R |
3.00 6.4 6.4 |
|||||||
ZHA-23 |
20~100 20~100 40~200 |
0.14 0.25 0.40 |
- P P或R |
2.25 6.4 6.4 |
1.95 6.4 6.4 |
|||||||
ZHA-34 |
20~100 20~100 40~200 |
0.14 0.25 0.40 |
- P P或R |
2.36 6.4 6.4 |
2.04 6.4 6.4 |
1.67 6.4 6.4 |
||||||
ZHA-45 |
20~100 20~100 40~200 |
0.14 0.25 0.40 |
- P P或R |
1.41 6.4 6.4 |
1.14 6.4 6.4 |
|||||||
气 开 |
ZHA-22 |
20~100 40~200 80~240 |
0.14 0.25 0.40 |
- P或R P |
1.5 4.5 6.4 |
|||||||
ZHA-23 |
20~100 40~200 80~240 |
0.14 0.25 0.40 |
- P或R P |
1.13 3.38 6.40 |
0.98 2.93 6.4 |
|||||||
ZHA-34 |
20~100 40~200 80~240 |
0.14 0.25 0.40 |
- P或R P |
1.18 3.54 6.4 |
1.02 3.06 6.4 |
0.84 2.51 5.85 |
||||||
ZHA-45 |
20~100 40~200 80~240 |
0.14 0.25 0.40 |
- P或R P |
0.71 2.12 4.94 |
0.57 1.71 4.00 |
注:1、P-阀门定位器;R-压力继动器。 2、允许压差为阀关闭P 2 =0状态,△P的*大值。 3、*大压差超过1.0MPa,阀塞、套筒表面堆焊硬质合金。精小型气动套筒调节阀可配附件定位器、手轮机构、空气过滤减压器等。
精小型气动套筒调节阀外形尺寸:
DN | L | H | H1 | 重量(Kg) | A | |||||||
PN6 | PN40 | PN64 | 普通 | 高温 | PN6 | PN16 | PN40 | PN64 |
PN6 PN16 |
PN40 PN64 |
||
25 | 184 | 197 | 210 | 410 | 560 | 50 | 57 | 57 | 70 | 20 | 24 | 285 |
40 | 222 | 235 | 251 | 455 | 620 | 65 | 75 | 75 | 85 | 26 | 35 | 285 |
50 | 254 | 267 | 286 | 457 | 627 | 70 | 82 | 82 | 90 | 30 | 40 | 285 |
65 | 276 | 292 | 311 | 610 | 790 | 80 | 92 | 92 | 100 | 47 | 66 | 360 |
80 | 298 | 317 | 337 | 622 | 807 | 95 | 100 | 100 | 107 | 55 | 78 | 360 |
100 | 352 | 368 | 394 | 640 | 850 | 105 | 110 | 117 | 125 | 65 | 99 | 360 |
150 | 451 | 473 | 508 | 870 | 1130 | 132 | 142 | 150 | 172 | 130 | 160 | 470 |
200 | 600 | 600 | 650 | 890 | 1150 | 160 | 170 | 187 | 207 | 175 | 250 | 470 |
250 | 730 | 730 | 100% | 1203 | 1523 | 187 | 202 | 225 | 235 | 350 | 470 | 580 |
300 | 850 | 850 | 900 | 1234 | 1554 | 220 | 230 | 257 | 265 | 500 | 660 | 580 |
精小型气动套筒调节阀主要零件材料
零件名称 | 材料 | 温度范围 | 备注 |
阀体上阀盖 | HT200 | -20~200℃ | |
ZG230-450 | -40~450℃ | ||
ZG1Cr18Ni9Ti | -250~550℃ | ||
ZG0Cr18Ni12Mo2Ti | -40~600℃ | ||
阀芯、阀座 | 1Cr18Ni9 | -250~550℃ | |
0Cr18Ni12Mo2Ti | -250~550℃ | ||
填 料 | 聚四氟乙烯 | -40~200℃ | |
膜 片 | 丁晴橡胶夹增强涤沦织物 | ||
压缩弹簧 | 60Si2Mn | ||
膜 盖 | A 3 |
