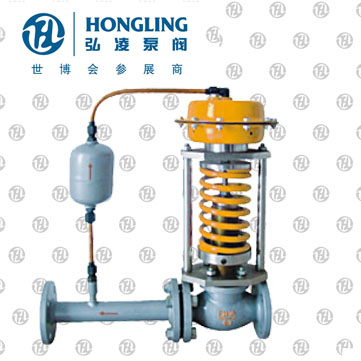

自力式压力调节阀

产品型号：ZZYP

发布时间：2009-5-19

自力式压力调节阀是不需要任何外加能源，利用被调介质自身能量而实现自动调节的执行器产品。此阀最大特点能在无电、无气的场所工作，同时又节约了能源，压力设定值在运行中可随意调整。

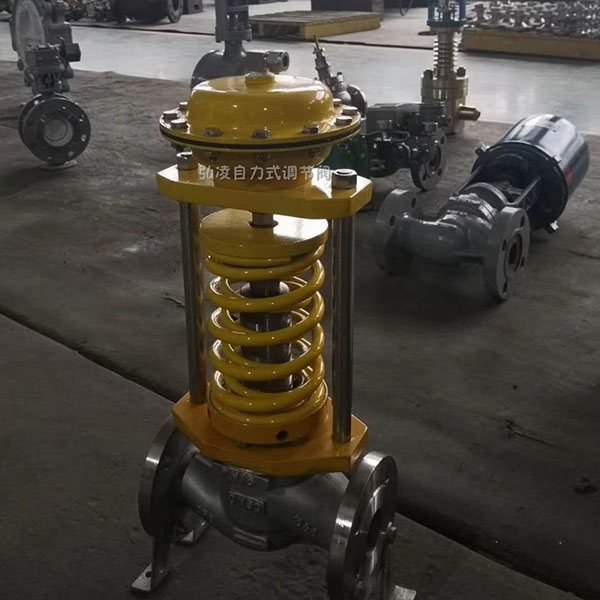

查看产品实物图

下一个产品：气动套筒调节阀

上一个产品：自力式微压调节阀

分享到：

ZZYP自力式压力调节阀概述：

ZZYP（N、M）型自力式压力调节阀是不需要任何外加能源，利用被调介质自身能量而实现自动调节的执行器产品。此阀*大特点能在无电、无气的场所工作，同时又节约了能源，压力设定值在运行中可随意调整。采用快开流量特征，动作灵敏、密封性能好，因而广泛应用于石油、化工、电力、冶金、食品、轻纺、机械制造与居民建筑楼群等各种工业设备中各种气体、液体及蒸汽介质减压、稳压（用于阀后调节）．或泄压、持压（用于阀前调节）的自动控制。附设冷凝器可在≤350℃温度下使用。

自力式压力调节阀工作原理：

1、阀前控制原理（见图一）

阀前压力控制（K），其初始阀芯的位置在关闭状态。当阀前压力P1通过阀芯、阀座的节流后变为阀后压力P2，同时P1通过管线输入上膜室作用在膜片上，其作用力与弹簧的反作用力相平衡时阀芯位置决定了阀的开度，从而控制阀前压力。当阀前压力P1增加时，P1作用在膜片上的作用力也随之增加。此时，膜片上的作用力大于设定弹簧的反作用力，使阀芯向离开阀座方向移动，导致阀的开度变大，流阻变小，P1向阀后泄压，直到膜片上的作用力与弹簧反作用力相平衡为止，从而使P1降为设定值。同理，当阀前压力P1降低时动作方向与上述相反，这就是阀前压力调节的工作原理。

图一阀前控制原理

2、阀后控制原理（见图二）

自力式压力调节阀阀后压力控制（B），其初始阀芯的位置在开启状态。当阀前压力P1通过阀芯、阀座的节流后变为阀后压力P2，同时P2经过管线输入上膜室作用在膜片上，其作用力与弹簧的反作用力相平衡时阀芯位置决定了阀的开度，从而控制阀后压力。当阀后压力P2增加时，P2作用在膜片上的作用力也随之增加。此时，膜片上的作用力大于设定弹簧的反作用力，使阀芯关向阀座的位置，导致阀的开度减小，流阻变大，P2降低，直到膜片上的作用力与弹簧反作用力相平衡为止，从而使P2降为设定值。同理，当阀后压力P2降低时，动作方向与上述相反，这就是阀后压力调节的工作原理。

图二阀后控制原理

ZZYP自力式压力调节阀主要技术参数和性能指标：

公称通径（mm）		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数（KV）		7	11	20	30	48	75	120	190	300	480	760	1000	1600
额定行程（mm）		8		10		14	20		25	40		50	60	70
公称压力（MPa）		1.6、4.0、64
压力调节范围（KPa）		15-50、40-80、60-100、80-140、120-180、160-220、200-260、240-300、280-350 330-400、380-450、430-500、480-650、540-620、600-700、680-800、780-900 880-1000、600-1500、1000-2500
流量特性		快开
调节精度（％）		±5
使用介质		热水、蒸汽、各种气体及低粘度介质
使用温度（℃）		≤80、4350
允许泄漏量	硬密封（1/h）	单座：≤10-4阀额定容量（IV级）；双座、套筒：≤5×10-3阀额定容量（ll级）
	软密封（ml/h）	0.15		0.30		0.45	0.60	0.90	1.7	4.0		6.75	11.10	11.60
减压比	*大	10
	*小	1.25

ZZYP自力式压力调节阀主要零件材料：

零件名称	材料
阀体	ZG230-450、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti
阀芯	1Cr18Ni9Ti、Cr48Ni42Mo2Ti
阀座	1Cr18Ni9Ti、Cr18Ni12Mo2Ti
阀杆	1Cr18Ni9Ti、Cr18Ni12Mo2Ti
橡胶膜片	丁晴、乙炳、氟、耐油橡胶
膜盖	Q235钢、涂四氟乙烯
填料	聚四氟乙烯、柔性石墨

ZZYP自力式压力调节阀结构尺寸图：

ZZYP自力式压力调节阀外形尺寸：

公称通径DN （mm）	法兰接管尺寸（B）	法兰端面距离（L）	压力调节范围（KPa）												重量（kg）	导压管接头螺纹
			15～140		130～300		280～500		480～1000		600～1500		1000～2500
			H	A	H	A	H	A	H	A	H	A	H	A
20	383	150	475	280	455	230	450	176	445	176	445	85	445	85	26	M16×15
25	383	160	475	280	455	230	450	176	445	176	445	85	445	85	26	M16×1.5
32	512	180	520	308	500	230	490	176	480	176	570	96	570	96	37	M16×1.5
40	512	200	520	308	500	230	490	176	480	176	570	96	570	96	37	M16×1.5
50	603	230	540	308	520	230	510	176	480	176	600	96	600	96	42	M16×1.5
65	862	290	710	308	690	230	680	194	670	194	820	96	820	96	72	M16×1.5
80	862	310	710	308	690	230	680	194	670	194	820	96	820	96	90	M16×1.5
100	1023	350	780	308	760	230	750	194	740	194	890	96	890	96	114	M16×1.5
125	1380	400	840	308	800	230	790	280	780	280	950	96	950	96	130	M16×1.5
150	1380	480	880	308	870	230	860	280	850	280	950	96	950	96	144	M16×1.5
200	1800	600	915	308	880	230	870	280	860	280	1000	96	1000	96	180	M16×1.5
250	2000	730	940	308	900	230	890	280	880	280	1100	96	1100	96	200	M16×1.5
300	2200	850	1000	308	950	230	940	280	930	280	1200	96	1200	96	250	M16×1.5
