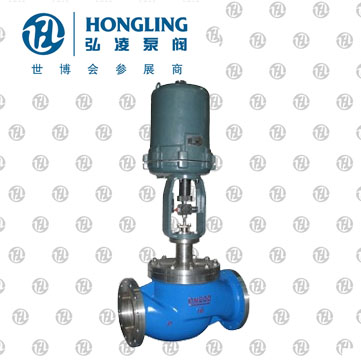

防爆电动调节阀

防爆电动调节阀概述：

KVRJP/M系列顶部导向型控制阀，适用于过程控制技术方面的大多数应用场合，特别适用于在具有某种要求的工作下应用，由于其调节范围宽，可选择不同曲面的阀芯，及其在关断状态下的高度密封性。当配上气动或电动执行机构时，KVRJP/M系列阀可实现高分辨的比例控制。其它各种附件，如气动或电动定位器，电/气转换器、限位开关，阀位传送器等，可在几乎所有各种过程技术控制回路中加以配合使用。

防爆电动调节阀技术数据

压力等级：0.6~6.4Mpa

口径范围:DN20~300

连接方式:法兰式按GB9115.7-88;GB9115.9-88;GB9115.19-88;JB79-59

流量特性:等百分比特性,直线特性和快开特性

泄漏等级:符合GB/T4213-92 IV级规定,软阀座:V级

基本误差:气动(带定位器)±1%;电动±1.0%

回    差:气动(带定位器)≤1%;电动≤1%

死    区: 气动(带定位器)≤0.4%;电动≤1%

可调范围:50:1

温度范围:常温型:-20~200℃;

延长型:-60~20℃;+200~450℃

注:低温型和波管密封型、保温夹套型等特殊要求的调节阀,订货时请说明.

防爆电动调节阀主要零件材料

阀体、阀盖:HT200、ZG251、ZG1Cr18Ni9Ti; ZG1Cr18Ni12Mo2Ti

阀内件:2Cr18Ni9Ti(需要特殊材料或硬化处理与厂方商洽)

填料:聚四氟乙稀、柔性石墨

垫片:橡胶石棉板、1Cr18Ni9Ti不锈钢石棉缠绕垫片

防爆电动调节阀执行机构

根据工况和用户的需求,可配置德国PSL、日本工装3810L和国产ZAZ等系列一体化电动执行机构;或FOXBORO的PA、PBS和国产ZH等系列气动薄膜执行机构.详细说明见各执行机构说明书.控制信号可选4-20mA电流信呈或1~5V电压信号(订货时请说明).

性能参数

1、气动时气源压力0.14Mpa,弹簧范围20~100Kpa

2、本表以标准规格执行机构为计算基础.如*大工作压差超出表列范围,可向厂方提出,采取适当的解决方法.(如加阀门定位器,压力继动器等).

3、本表以阀门关闭位置为计算基础.因此其他位置会有更大的允许压差.

4、允许压差,选用调节阀除考虑其他条件外,还应注意到从推力角度出发,调节阀能否正常动作的问题,用特性数据表达,就是允许是否大于*大的工作压差.

理想的固有流量数据表

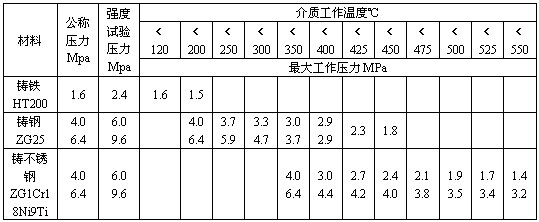

许用介质压力与工作温度的关系

根据工艺介质的*大工作压力来选定调节阀的公称压力时,必须对应介质工作温度的条件.因为公称压力是一定的基准温度下依据强条件定出的.一旦工作温度超过了基准温度,允许的*大压力必定低于公称压力.这一点应该足够注意.

具体的两者关系见下表所列

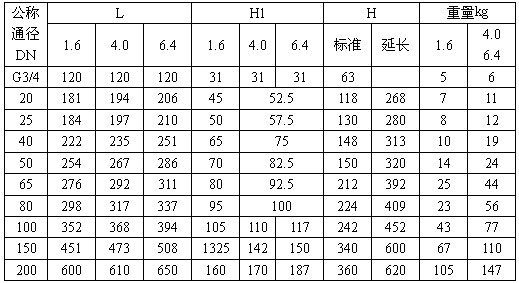

KVRJP型调节阀外形尺寸及重量表

KVRJP系列调节阀配用执行机构后高度及重量

KVRJM系列套筒阀外型尺寸及重量
