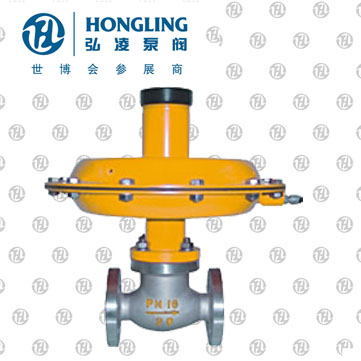

自力式微压调节阀
产品型号:ZZYW
发布时间:2009-5-19
自力式差压调节阀,采用平衡型单座阀,压力稳定、精度高、密封性好。用于控制微小差压。 ZZCN-10型自力式差压调节阀采用双座阀,流量系数大,将阀芯正、倒装,可组成二个不同品种的产品。
下一个产品:自力式压力调节阀
上一个产品:电子式电动单座调节阀
相关产品:
产品概述
ZZV、ZZC型自力式微压调节阀、自力式差压调节阀是一种无需外加能源,利用被控介质自身能量当动力源,引入执行机构膜室产生推力,控制节流元件运动达到自动调节。自力式微压调节阀、自力式差压调节阀主要用于各种工业炉气体燃烧系统,控制甲、乙两种燃料混合比流量,达到理想的然料条件,用于氢冷发电机组密封油与氢气、液化气、氧气、氮气等各种工业气体的减压、稳压、泄压调节,用于各种油品、化学品、液体储罐气封。
主要技术参数
阀体
阀体形式 | 直通铸造球型阀 |
公称通径 | DN20~200mm |
公称压力 | PN1.0、1.6MPa |
法兰标准 | ANSI、JIS、DIN、GB、JB (特殊可按用户提供) |
连接形式 | 法兰(FF RF RTJ) |
阀盖形式 | 标准型(一体式) |
压盖型式 | 螺栓压紧式 |
密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
压力分段范围 (KPa) |
0.5~6 5~10 9~15 12~19 18~25 22~30 28~35 32~40 38~50 48~60 58~72 70~100 |
保证调压阀正常工作的*小压差P | ≥0.01(MPa) |
工作温度 | ≤80℃ |
适合介质 | 气体、蒸汽、低粘度液体 |
阀内件
阀芯形式 | 单座、套筒型阀芯 |
流量特性 | 线性 |
主要零件材料及结构图
1 | 阀体 | WCB | CF8 | CF8M | CF3M |
2 | 阀座 | 304 | 304 | 316 | 316L |
3 | 垫芯 | 304 | 304 | 316 | 316L |
4 | 阀盖 | Q235 | 304 | 316 | 316L |
5 | 阀杆 | 304 | 304 | 316 | 316L |
6 | 下膜盖 | Q235 | |||
7 | 膜片 | EPDM或FKM夹纤维 | |||
8 | 上膜盖 | Q235 | |||
9 | 压盖 | Q235 | |||
10 | 螺纹盖 | Q235 |
主要性能指标
调节精度 | ≤10% | |||||||||||
允许泄露量 (在规定实验条件下) |
硬密封 | 4×0.01%阀额定容量 | ||||||||||
软密封 | DN(mm) | |||||||||||
20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
0.15 | 0.3 | 0.45 | 0..6 | 0.9 | 1.7 | 4.0 | 6.75 |
额定流量系数、允许压差
公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
额定流量系数Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | |
允许压差 (Mpa) |
PN16 | 1.6 | 1.5 | 1.2 | ||||||||
PN40 | 2.0 |
主要外形及连接尺寸
公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 |
H | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 |
H1 | 323 | 350 | 370 | 370 | 370 | 397 | 397 | 400 |
A | 308 | 394 | 308 | 394 | 308 | 394 | 394 | 394 |
导压管接口螺纹 | M16×1.5 | |||||||
重量G(Kg) | 12 | 18 | 25 | 32 | 45 | 58 | 68 | 76 |
