自力式温度调节阀产品概述：

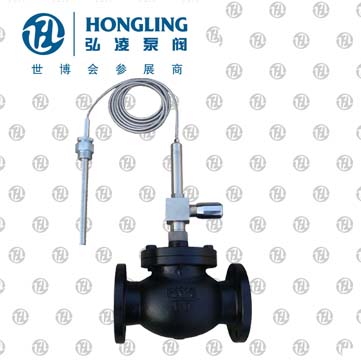

230W 01/02型自力式温度调节阀主要由控制阀及温控器组成，是一种无需 外来能源而依靠被控介质自身的温度变化进行自动调节的节能产品。主要适用于非 腐蚀性气体、蒸汽、热水、油等介质的各种换热器中的温度自动控制，广泛应用在 城市供热、供暖系统及石化、印染、制药、锅炉等工业部门。自力式温度调节阀系列产品由公称压力PN16、40，公称通径15～200mm，温度调节范围从0到 270℃，多种多样的品种可供选择。
自力式温度调节阀主要零件材料：
阀 体：ZG230—450、ZGCr18Ni12MoTi、ZG1Cr18Nli9Ti
阀 座：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
阀 芯：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
波纹管套：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
平衡波纹管：1Cr18Ni9Ti
温 包：H62、1Cr18Ni9Ti
毛细管：H62、1Cr18Ni9Ti
接 头：35、1Cr18Ni9Ti
自力式温度调节阀主要技术参数：
| 公称通径D（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| 公称压力PN（MPa） | 1.6、4.0 | |||||||||||||
|
额定流量 系数Kv |
单座 | 5 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | |
| 双座 | 12 | 22 | 33 | 53 | 83 | 132 | 209 | 330 | 528 | 836 | ||||
| 套筒 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | ||||
| 额定行程L（mm） | 6 | 8 | 10 | 14 | 20 | 35 | ||||||||
| 允许*大压差（MPa） | 1.6 | 1.5 | 0.5 | |||||||||||
| 温度调节范围（℃） | 0～70、50～120、100～170、150～220、200～270 | |||||||||||||
| 调节精度（%） | ±5 | |||||||||||||
| 允许超载值（℃） | 分别为上述温度调节范围上限加50 | |||||||||||||
| 使用环境温度（℃） | -40～+80 | |||||||||||||
| 安装接头 | G1" | |||||||||||||
| 毛细管长度（m） | 3、5、8 | |||||||||||||
| 允许泄漏量 | 硬密封(1/h) | 双座、套筒：5×10-3×阀额定容量（Ⅱ级）、单座：10-4×阀额定容量（Ⅳ级) | ||||||||||||
| 软密封(m1/min) | 0.15 | 0.15 | 0.15 | 0.30 | 0.30 | 0.45 | 0.60 | 0.90 | 1.70 | 4.0 | 4.0 | 6.75 | ||
