BJ45W夹套直流式保温截止阀
产品型号：BJ45W
发布时间：2016-11-22 16:27:37

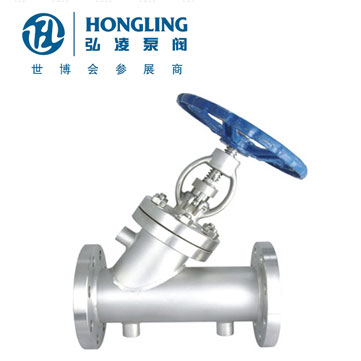

BJ45W夹套直流式保温截止阀
下一个产品：BZ41H铸钢保温闸阀
上一个产品：BJ41W不锈钢保温截止阀
相关产品:
BJ45W夹套直流式保温截止阀概述
夹套保温直流式截止阀适用于化工、化肥行业的管路上，夹套内通入蒸汽能防止介质结晶。直流式保温截止阀的保温夹套焊装于阀门的两法兰之间，特别适用于化工、化肥行业的管路上，夹套内涵入蒸汽能防止介质结晶。直流式保温截止阀广泛应用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质。
BJ45H/W-16C/P/R、BJ45H/W-25C/P/R、BJ45H/W-40C/P/R

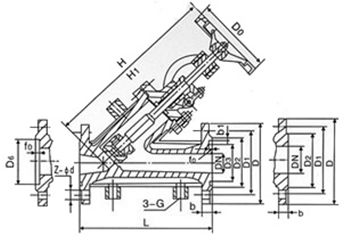

BJ45W夹套直流式保温截止阀结构示意图
BJ45W夹套直流式保温截止阀主要性能规范
| 型号 | 公称压力 PN（MPa） | 试验压力（MPa） | 工作温度（℃） | 适用介质 | 工作蒸汽压力（MPa） | |
|---|---|---|---|---|---|---|
| 壳体 | 密封（水） | |||||
| BJ45W-16P | 1.6 | 2.4 | 1.8 | ≤350 | 硝酸类 | ≤1.0 |
| BJ45W-25P | 2.5 | 3.75 | 2.75 | |||
| BJ45W-40P | 4.0 | 6.0 | 4.4 | |||
| BJ45W-16RL | 1.6 | 2.4 | 1.8 | 醋酸类 尿素类 | ||
| BJ45W-25RL | 2.5 | 3.75 | 2.75 | |||
| BJ45W-40R | 4.0 | 6.0 | 4.4 | |||
BJ45W夹套直流式保温截止阀主要尺寸
| 公称压力 | 公称通径 | 尺寸（mm） | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | D | D1 | D2 | D3 | b1 | fo | b | D6 | 3-G | Z-Φd | ||
|
2.5
4.0 |
15 | 170 | 105 | 75 | 55 | 35 | 8 | 4 | 16 | 51 | 3/8 | 4-Φ14 |
| 20 | 190 | 115 | 85 | 65 | 42 | 8 | 4 | 16 | 58 | 3/8 | 4-Φ14 | |
| 25 | 210 | 135 | 100 | 78 | 50 | 8 | 4 | 18 | 66 | 3/8 | 4-Φ18 | |
| 32 | 230 | 145 | 110 | 85 | 60 | 8 | 4 | 18 | 76 | 1/2 | 4-Φ18 | |
| 40 | 260 | 160 | 125 | 100 | 72 | 8 | 4 | 20 | 88 | 1/2 | 4-Φ18 | |
| 50 | 300 | 180 | 145 | 120 | 94 | 8 | 4 | 22 | 110 | 1/2 | 8-Φ18 | |
| 65 | 340 | 195 | 160 | 135 | 105 | 8 | 4 | 22 | 121 | 1/2 | 8-Φ18 | |
| 80 | 380 | 230 | 190 | 160 | 128 | 11 | 4.5 | 24 | 150 | 1/2 | 8-Φ23 | |
| 100 | 430 | 270 | 220 | 188 | 154 | 11 | 4.5 | 28 | 176 | 1/2 | 8-Φ25 | |
| 125 | 490 | 300 | 250 | 218 | 182 | 11 | 4.5 | 30 | 204 | 1/2 | 8-Φ25 | |
| 150 | 550 | 330 | 280 | 248 | 212 | 11 | 4.5 | 32 | 204 | 1/2 | 12-Φ25 | |
