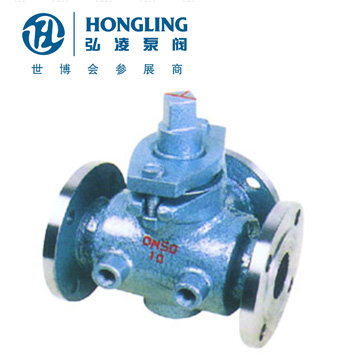

BX44W三通铸钢保温旋塞阀
产品型号：BX44W
发布时间：2016-11-28 9:18:03
BX44W三通铸钢保温旋塞阀
下一个产品：上下展式不锈钢保温放料阀
上一个产品：BZ41H不锈钢夹套保温阀
相关产品:
三通保温旋塞阀产品概述：
制造标准：中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。
阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。
工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。
三通保温旋塞阀主要性能规范：
| 型号 |
公称压力 PN(MPa) |
试验压力PS(MPa) |
工作压力 P(MPa) |
适用介质 |
工作温度 （℃） |
|
| 壳体 | 密封 | |||||
| BX44W-1.0P | 1.0 | 1.5 | 1.1 | 1.0 | 硝酸类等 | ≤250 |
| BX44W-1.0C | 1.0 | 1.5 | 1.1 | 1.0 | 非腐蚀、弱腐蚀 | ≤200 |
三通保温旋塞阀基本尺寸：
| 口径(DN) | L | D | D1 | D2 | z-Φd |
| 20 | 150 | 105 | 75 | 55 | 4-Φ14 |
| 25 | 160 | 115 | 85 | 65 | 4-Φ14 |
| 32 | 190 | 135 | 100 | 78 | 4-Φ18 |
| 40 | 200 | 145 | 110 | 85 | 4-Φ18 |
| 50 | 220 | 160 | 125 | 100 | 4-Φ18 |
| 65 | 280 | 180 | 145 | 120 | 4-Φ18 |
| 80 | 300 | 195 | 160 | 135 | 4-Φl8 |
| 100 | 340 | 215 | 180 | 155 | 8-Φ18 |
| 125 | 350 | 245 | 210 | 185 | 8-Φ18 |
| 150 | 400 | 280 | 240 | 210 | 8-Φ18 |
| 200 | 450 | 335 | 295 | 265 | 8-Φ23 |
三通保温旋塞阀主要零件材料：
| 零件名称 | 阀体、塞子 | 填料 |
|
BX44W-1.0P BX44W-1.0R |
不锈钢 | 石墨盘根 |
| BX44W-1.0C | 铸钢 |
