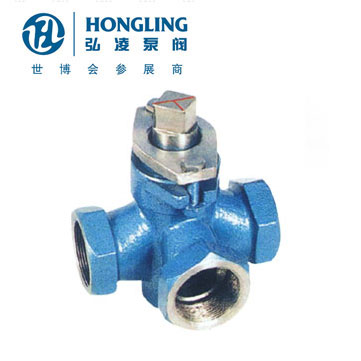

X14W三通内螺纹不锈钢旋塞阀
  • X14W三通内螺纹不锈钢旋塞阀
  • X14W三通内螺纹不锈钢旋塞阀
  • X14W三通内螺纹不锈钢旋塞阀
  • X14W三通内螺纹不锈钢旋塞阀

X14W三通内螺纹不锈钢旋塞阀

产品型号:X14W

发布时间:2016-11-29 16:39:30

X14W三通内螺纹不锈钢旋塞阀
分享到:

内螺纹三通旋塞阀产品介绍:

旋塞阀是关闭件或柱塞形的旋转阀,通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开,实现开启或关闭的一种阀门。旋塞阀的阀塞的形状可成圆柱形或圆锥形。在圆柱形阀塞中,通道一般成矩形;而在锥形阀塞中,通道成梯形。这些形状使旋塞阀的结构变得轻巧,但同时也产生了一定的损失。旋塞阀*适于作为切断和接通介质以及分流适用,但是依据适用的性质和密封面的耐冲蚀性,有时也可用于节流。由于旋塞阀密封面之间运动带有擦拭作用,而在全开时可完全防止与流动介质的接触,故它通常也能用于带悬浮颗粒的介质。

内螺纹三通旋塞阀应用范围:

不锈钢内螺纹三通旋塞阀应用于城建、化工、冶金、石油、制药、食品、饮料、环保等行业。

不锈钢旋塞阀主要性能规范

型号 公称压力
PN(MPa)
试验压力PS(MPa) 适用介质 工作温度(℃)
壳体 密封
X14W-1.0P 1.0 1.5 1.1 硝酸、醋酸 ≤100

内螺纹三通旋塞阀标准规范:

结构长度标准:GB/T 12221-2005

连接法兰标准:GB/T 9113

压力温度等级:GB/T 12224-2005

试验检验标准:GB/T 13927-2008

内螺纹三通旋塞阀零件材料与工况:

零件名称 阀体 塞子 填料压盖 填料
X14W-1.0P 不锈钢 不锈钢 不锈钢 油浸石棉盘根
柔性石墨

内螺纹三通旋塞阀主要尺寸及重量:

公称通径
DN(mm)
管螺纹
G
尺寸(mm)
H L h □S
15 1/2 117 85 30 12
20 3/4 126 90 34 16
25 1 160 110 42 18
32 11/4 176 130 48 18
40 11/2 210 150 64 26
50 2 238 170 76 28
65 21/2 250 220 80 30
80 3 340 250 115 38
100 4 350 300 125 42

订货须知:

1、 客户如对产品有特殊要求,须在订货合同中提供以下说明:

a.结构长度;

b.连接形式;

c.公称直径;

d.产品使用介质及温度、压力范围;

e.试验、检验标准及其他要求。

2、 本厂可根据客户特定要求配置各类驱动装置。

3、 如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。

4、 期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30%货款,供方即备料生产。
