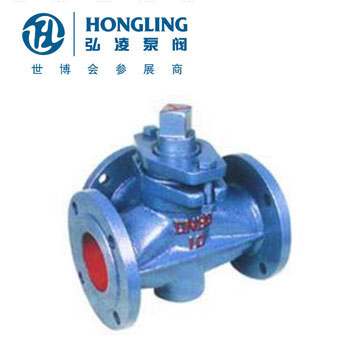

X44W三通铸铁旋塞阀产品介绍:
X44W三通铸铁旋塞阀用于硝酸类、醋酸类含颗粒介质。广泛地应用于油田开采、输送和精练设备中,同时也广泛用于沥青、硝酸、醋酸、石油、化工、煤气、油品、天然气、液化石油气、水、暖通行业以及一般工业中。
X44W三通铸铁旋塞阀工作原理:
X44W铸铁三通旋塞阀是柱塞形的旋转阀,启闭件是一个有孔的圆柱体,绕垂直于通道的轴线旋转,起到切断和接通介质以及分流介质的作用,通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开,实现开启或关闭的一种阀门。
X44W三通铸铁旋塞阀产品特点:
1、不受安装方向的限制,介质的流向可任意。
2、适用于经常操作,启闭迅速、轻便、流体阻力小。
3、结构简单,相对体积小,重量轻,便于维修、密封性能好。
4、阀体、阀芯材料可根据使用情况随意更换,结构简单,密封性能好,使用广泛。
主要技术参数和性能指标
型号 |
公称压力 PN(MPa) |
试验压力PS(MPa) | 适用介质 | 工作温度(℃) | |
壳体 | 密封 | ||||
X44W-1.0 | 1.0 | 1.5 | 1.1 | 煤气、油品 | ≤100 |
主要零件材料
零件名称 | 阀体 | 塞子 | 填料压盖 | 填料 |
X44W-1.0 | 铸铁 | 铸铁 | 铸铁 |
柔性石墨 油浸石棉盘根 |
主要外形尺寸
公称压力 PN(MPa) |
公称通径 DN(mm) |
尺寸(mm) | |||||||
L | D | D1 | D2 | z-φd | □s | h | H | ||
1.0 | 25 | 145 | 115 | 85 | 56 | 4╳φ14 | 17 | 38 | 133 |
32 | 170 | 135 | 100 | 78 | 4╳φ18 | 18 | 45 | 152 | |
40 | 180 | 145 | 110 | 85 | 4╳φ18 | 24 | 55 | 212 | |
50 | 200 | 160 | 125 | 100 | 4╳φ18 | 28 | 74 | 260 | |
65 | 220 | 180 | 145 | 120 | 4╳φ18 | 32 | 82 | 295 | |
80 | 250 | 195 | 160 | 135 | 4╳φ18 | 40 | 95 | 327 | |
100 | 300 | 215 | 180 | 155 | 8╳φ18 | 45 | 135 | 425 | |
125 | 350 | 245 | 210 | 185 | 8╳φ18 | 54 | 154 | 482 | |
150 | 400 | 280 | 240 | 210 | 8╳φ23 | 62 | 172 | 512 | |
200 | 450 | 335 | 295 | 265 | 8╳φ23 | 75 | 195 | 605 | |
250 | 530 | 390 | 350 | 320 | 8╳φ23 | 85 | 230 | 660 | |
300 | 580 | 440 | 400 | 368 | 8╳φ23 | 100 | 263 | 760 |
安装说明
1.要留有阀柄旋转的位置
2.不能用作节流。
3.带传动机构的球阀应直立安装。
订货须知:
⑴三通铸铁旋塞阀产品型号与名称
⑵三通铸铁旋塞阀公称通径DN
⑶三通铸铁旋塞阀额定流量系数KV
⑷三通铸铁旋塞阀公称压力和压差
⑸三通铸铁旋塞阀阀体和阀内组件材料
⑹三通铸铁旋塞阀流量特性
⑺三通铸铁旋塞阀适用温度
⑻三通铸铁旋塞阀电源电压和控制信号
⑼三通铸铁旋塞阀是否带附件
