对夹式金属硬密封蝶阀

产品型号：D373H

发布时间：2008-5-20

对夹式硬密封蝶阀采用三偏心多层次金属密封结构,无机械磨损，可达到零泄漏，有优良的双向密封功能,对夹式硬密封蝶阀是用于石油、化工、冶金、电力、食品、医药、给排水、气体输送等不同介质的管路上作调节流量、截断或接通流体的最佳装置。

查看产品实物图

下一个产品：法兰伸缩蝶阀

上一个产品：对焊式硬密封蝶阀

分享到：

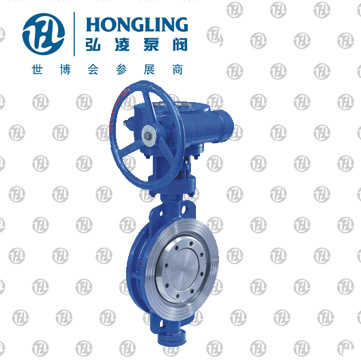

蜗轮对夹式硬密封蝶阀产品概述

蜗轮对夹式硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀军邮双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。

蜗轮对夹式硬密封蝶阀特点

1、蜗轮对夹式硬密封蝶阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。

2、蜗轮对夹式硬密封蝶阀的密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。

3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．

4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。

5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。

6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。

蜗轮对夹式硬密封蝶阀主要技术参数

公称通经DN（mm）	50～2000
公称药理PN（MPa）	0.6	1.0	1.6	2.5
密封试验（MPa）	0.66	1.1	1.76	2.75
强度试验（MPa）	0.9	1.5	2.4	3.75
适用温度	碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动

蜗轮对夹式硬密封蝶阀主要零部件材料

零件名称	材料
阀体	WCB、合金钢、不锈钢、QT450-10
蝶板	WCB、合金钢、不锈钢、QT450-10
阀轴	2Cr13不锈钢、合金钢
密封圈	不锈钢圈
填料	柔性石墨

蜗轮对夹式硬密封蝶阀采用标准

制造标准	JB/T 8527-97
法兰标准	GB9113-2000
结构长度标准	GB12221-89
检验标准	GB/T 13927-92

D373H-10/16/25/蜗轮对夹式硬密封蝶阀主要外形连接尺寸

公称通经（DN）	主要尺寸			法兰尺寸和螺栓规格
	主要尺寸			1.0MPa		1.6MPa		2.5MPa
	L 短/长	H	H1	D1	4-Ф－M	D1	4-Ф－M	D1	4-Ф－M
50	43	350	112	125	Ф18	125	Ф18	125	Ф18
65	46	370	115	145	Ф18	145	Ф18	145	Ф18
80	49/64	380	120	160	Ф18	160	Ф18	160	Ф18
100	56/64	420	138	180	Ф18	180	Ф18	190	Ф23
125	64/70	460	164	210	Ф18	210	Ф18	220	Ф27
150	70/76	555	175	240	Ф23	240	Ф23	250	Ф27
200	71/89	605	208	295	M20	295	M20	310	M24
250	76/114	680	243	350	M20	355	M24	370	M27
300	83/114	800	283	400	M20	410	M24	430	M27
350	92/127	835	310	460	M20	470	M24	490	M30
400	102/140	915	340	515	M24	525	M27	550	M33
450	114/152	960	380	565	M24	585	M27	600	M33
500	127/152	1020	410	620	M24	650	M30	660	M33
600	154/178	1225	470	725	M27	770	M33	770	M36
700	165/229	1355	550	840	M27	840	M33	875	M39
800	190/241	1470	640	950	M30	950	M36	990	M45
900	203/241	1545	710	1050	M30	1050	M36	1090	M45
1000	216/300	1795	770	1160	M33	1170	M39	1210	M52
1200	254/360	1965	890	1380	M36	1390	M45	1420	M52

对夹式蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，可以起到流量调节的作用，当蝶板旋转到90°时，阀门达到*大开度。

对夹式蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹性软密封和金属密封两种密封型式。弹性软密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。

采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全密封。金属密封能适应较高的工作温度，弹性软密封则具有受温度限制的缺陷。

如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。本类阀门在管道中一般应当水平安装。

常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。

性能比较

公称压力及公称直径相同的普通蝶阀和闸阀哪一个严密性比较好，不易漏水？

闸阀的密闭性要比蝶阀的好一些，不过也有厂家的蝶阀密闭性能好的。

闸阀体积大，占用空间大。

蝶阀体积小，占用空间小。

具体选用的时候，还要考虑介质的温度、阀门的密封和填料。

规范规定公称直径大于50的用碟阀。

对夹式蝶阀是国家级重点新产品，高性能的手动蝶阀采用了一个双偏心和一个特殊斜锥椭圆密封结构。解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病，实现蝶板在开启瞬间密封面即分离，关闭接触即密封的效果，达到延长使用寿命、密封性能*佳的目的。

用途

用于硫酸行业中气体管路：炉前鼓风机出入口，接力风机出入口，电除雾串联及联通阀，S02主鼓风机出入口，转化器调节，预热器出入口等调节和截止气量使用。

用于硫磺制酸系统中的焚硫、转化、干吸工段，是硫磺制酸装置用阀的首选品牌，被广大用户认为是：密封性能好，运转轻，副腐蚀，耐高温，操作方便、灵活、使用安全可靠的蝶阀，得到了大量推广使用。

还广泛用于：化工、石化、冶炼、医药、食品等行业中SO2、蒸汽、空气、煤气、氨气、CO2气、油品、水、盐水、碱液、海水、硝酸、盐酸、硫酸、磷酸等介质的管路上作为调节和截流装置使用。

对夹式蝶阀结构特点

①三向偏心的独特设计使密封面之间无摩擦传动，延长了阀门使用寿命。

②由扭矩产生弹性密封。

③巧妙的楔形设计使阀门有越关越紧的自动密封功能，密封面之间具有补偿性、零泄漏。

④体积小、重量轻、操作轻巧、便于安装。

⑤可根据用户要求配置气动、电动装置，满足遥控和程控的需要。

⑥更换零件材质可适用于各种介质，并可进行衬里防腐（衬F46、GXPP、PO等）。

⑦连续结构多样化：对夹、法兰、对焊。

本阀门的结构长度按GB12221-1989的规定，法兰连接尺寸按JB/T79-1994的规定。

分类

结构形式

(1)中心密封蝶阀　(2)单偏心密封蝶阀　(3)双偏心密封蝶阀　(4)三偏心密封蝶阀

密封面材质

(1)软密封蝶阀。　1)密封副由非金属软质材料对非金属软质材料构成。　2)密封副由金属硬质材料对非金属软质材料构成。　(2)金属硬密封蝶阀。密封副由金属硬质材料对金属硬质材料构成。

密封形式

(1)强制密封蝶阀　1)弹性密封蝶阀。密封比压由阀门关闭时阀板挤压阀座，阀座或阀板的弹性产生。　2)外加转矩密封蝶阀。密封比压由外加于阀门轴上的转矩产生。　(2)充压密封蝶阀。密封比压由阀座或阀板上的弹件密封元件充压产生。　(3)自动密封蝶阀。密封比压由介质压力自动产生。

工作压力

(1)真空蝶阀。工作压力低于标堆大气历的蝶阀。　(2)低压蝶阀。公称压力PN<1．6MPa的蝶阀。　(3)中压蝶阀。公称压力PN为2．5--6．4MPa的蝶阀。　(4)高压蝶阀。公称压力PN为10。0--80．0MPa的蝶阀。　(5)超高压蝶阀。公称压力PN>100MPa的蝶阀。

工作温度

(1)高温蝶阀。t>450 °C的蝶阀　(2)中温蝶阀。120 C<t<450 ℃的蝶阀。　(3)常温蝶阀。一40C<t<；120 °C的蝶阀。　(4)低温蝶阀。一100<t<一40 °C的蝶阀。　(5)超低温蝶阀。t<一100 °C的蝶阀。
