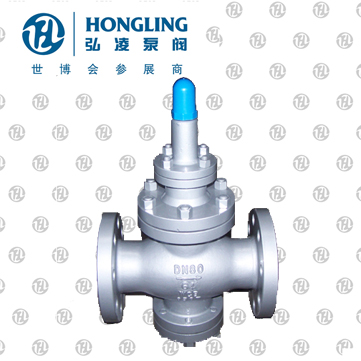

蒸汽减压阀

蒸汽减压阀概述

蒸汽减压阀一般采用水平安装，由阀后压力进行控制。当压力感应器检测到阀门压力指示升高时，减压阀阀门开度减小；当检测到减压阀后压力减小，减压阀阀门开度增大，以满足控制要求。 蒸汽减压阀——该阀门的减压比必须在一定程度上高于系统值； 即使在*大或者*小流量时它也应该能够对正作用或者反作用控制信号做出响应。这些阀门应该针对有用控制范围选择，即*大流量的20%到80%。正常为等比型或者具有等比特性。这些类型的阀门本身具有比例控制所要求的*佳流量特性及流量范围。

蒸汽减压阀结构特点和用处

本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。 本产品主要用于蒸汽管路，起减压稳压作用。

蒸汽减压阀用途

减压阀是一种利用介质自身能量来调节与控制管路压力的智能型阀门。用于生活给水、消防给水及其他工业给水系统,通过调节阀减压导阀,即可调节主阀的出口压力。出口压力不因进口压力、进口流量的变化而变化，安全可靠地将出口压力维持在设定植上，并可根据需要调节设定值达到减压的目的。该阀减压精确，性能稳定、安全可靠、安装调节方便，使用寿命长。

减压阀主要控制主阀的固定出口压力，主阀出口压力不因进口压力变化而改变，并不因主阀出口流量的变化而改变其出口压力，具有改善系统运行工况和潜在节水作用，据统计其节水效果约为30%。 适用于工业给水、消防供水及生活用水管网系统。广泛用于高层建筑、城市给水管网水压过高的区域、矿井及其他场合，以保证给水系统中各用水点获得适当的服务水压和流量。

蒸汽减压阀规范

1.*大减压比高达20∶1,两段减压可用一段即可实现。

2.由于膜片大,又采用外部检测构造,可以控制稳定的二次侧压力。

3.由于Cv值大,流量及控制能力的飞跃提高,比通常的公称通径小1～2个号码的产品也可使用。

4.由于阀门为单球形,其密封性提高,渗漏量极小。

5.可管理0.02兆帕以下的低压。

蒸汽减压阀工作原理

减压阀是通过启闭件的节流，将进口压力减至某一需要的出口压力，并使出口压力保持稳定。减压阀出厂时，调节弹簧处于未压缩状态，此时主阀瓣和付阀瓣处于关闭状态，使用时按顺时针转动调节螺钉，压缩调节弹簧，使膜瓣移顶开付阀瓣，介质由a孔通过付阀座到b孔进入活塞上方，活塞在介质压力的作用下，向下移动推动主阀瓣离开主阀座，使介质流向阀后。同时由c孔进入膜片下方，当阀后压力超过调定压力时，推动膜片上移压缩调节弹簧，付阀瓣随之向关闭方向移动，使流入活塞上方的介质减小，压力也随之下降，此时的主阀瓣在主阀瓣弹簧力的推动上下移，使主阀瓣与主阀座的间隙减小，介质流量也随之减小，使阀后压力也随之下降到新的平衡，反之当阀后压力低于调定压力时，主阀瓣与主阀座的间隙增大，介质流量也随之增加，使阀后压力也随之增高达到新的平衡。

蒸汽减压阀主要技术参数和性能指标

蒸汽减压阀主要零件材料

蒸汽减压阀流量系数（Cv）

蒸汽减压阀外形尺寸

（PN1.6-4.0） 单位：mm

蒸汽减压阀外形尺寸

（PN6.4-16.0） 单位：mm

蒸汽减压阀注意事项

1、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。

2、双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 )。

3、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 )。

4、带传动机构的闸阀，按产品使用说明书的规定安装。

5、如果阀门经常开关使用 , 每月至少润滑一次。

6、为了操作和维护方便，该阀一般直立安装在水平管道上。

7、减压阀安装必须严格按照阀体上的箭头方向保持和流体流动方向一致。如果水质不清洁含有一些杂质，必须在减压阀的上游进水口安装过滤器（我们建议过滤精度不低于0.5mm）。

8、为了防止阀后压力超压，应在离阀出口不少于4M处安装一个减压阀。

9、减压阀在管道中起到一定的止回作用，为了防止水锤的危害，也可安装小的膨胀水箱，防止损坏管道和阀门，过滤器必须安装在减压阀的进水管前，而膨胀水箱必须安装在减压阀出水管后。

10、如果需要将减压阀安装在热水系统时，您必须在减压阀和膨胀水箱之间安装止回阀。这样既可以让膨胀水箱吸收由于热膨胀而增加的水的体积，又可以防止热水回流或压力波动对减压阀的影响，确保减压阀长期正常工作。
