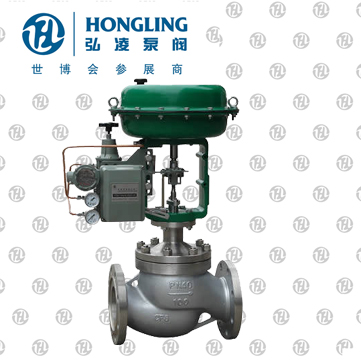

气动薄膜单座调节阀
产品型号：SZXP
发布时间：2009-9-10
气动薄膜直通单座调节阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、充体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。
下一个产品：自力式温度调节阀
上一个产品：精小型气动薄膜单座调节阀
相关产品:
气动薄膜单座调节阀产品概述：
SZXP型新系列气动薄膜直通单座调节阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、充体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小阀前后压差不大的工作场合。气动薄膜直通单座调节阀系列产品的标准型气动薄膜直通单座调节阀、调节切断型气动薄膜直通单座调节阀、波纹管密封型气动薄膜直通单座调节阀、夹套保温型气动薄膜直通单座调节阀等多种品种。产品公称压力等级有PN10、16、40、64；阀体口径范围DN20~200。适用流体温由-200℃~560℃范围内多种档次。泄漏量标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。
气动薄膜直通单座调节阀主要零件材料：
阀体、阀盖：HT200，ZG230-450，ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊
软密封阀芯：增强聚四氟乙烯
填料：聚四氟乙烯，柔性石墨
波纹管：1Cr18Ni9Ti
垫片：橡胶石棉板、10、1Cr18Ni9Ti、石棉缠绕垫片
膜盖：A3
波纹膜片：丁晴橡胶夹增强涤纶织物
弹簧：60SIMN
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬套：2Cr13
气动薄膜直通单座调节阀主要技术参数：
| 公称通径DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||||||
| (10) | (12) | (15) | (20) | |||||||||||||||
|
额定流量系数
KV |
直线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | |||
| 等百分比 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | ||||
| 额定行程L（mm） | 16 | 25 | 40 | 60 | ||||||||||||||
| 膜片有效面积Ae（cm2） | 280 | 400 | 600 | 1000 | ||||||||||||||
| 信号范围Pr(KPa) | 20~100、40~200 | |||||||||||||||||
| 气源压力Ps(MPa) | 0.14~0.4 | |||||||||||||||||
| 固有流量特性 | 直线、等百分比 | |||||||||||||||||
| 固有可调比 | 50 | |||||||||||||||||
| 允许泄漏量 | 硬阀座：IV级（10-4阀额定容量） 软阀座：VI级 | |||||||||||||||||
| 公称压力PN（MPa） | 1.0、1.6、4.0、6.4 | |||||||||||||||||
| 工作温度t（℃） | 常温型 | -20~200、-40~240、-60~250 | ||||||||||||||||
| 散热型 | -40~450、-60~450 | |||||||||||||||||
| 高温型 | 450~560 | |||||||||||||||||
| 低温型 | -60~-100、-100~-200、-200~-250 | |||||||||||||||||
